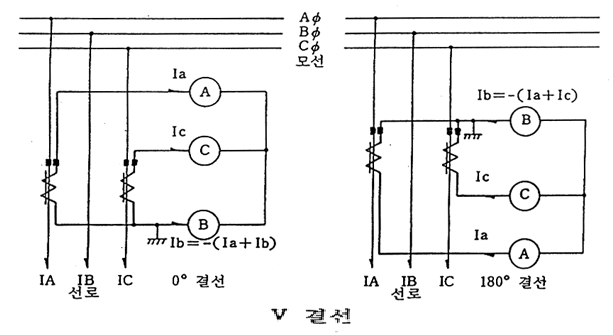

1. V 결선 평형3상 3선식 회로에서는 2대의 CT로 3상 전류를 얻을 수 있는 방법으로 극성에 따라 0˚ 결선법과 180˚ 결선법 2가지가 있다.
Ia 전선에 전류가 흐르면 페러데이의 전자유도법칙에 따라 흐르는 전류를 방해하는 방향으로 유기기전력이 발생한다. 전류계에 흐르는 전류는 b상의 전류가 흐름 ⊙ 1차 전류 : I1 = I2 × CT비 ⊙ 2차 전류 : I2 = I1 × 1 / CT비 ⊙ 전류계에 흐르는 전류 b상 전류 2.
차동접속 (교차접속) 전압보상에 이용되는 LDC회로용 교차결선이다. A상과 C상에 CT를 설치하고 2차 극 성을 교차하여 합성 전류 IR를 얻도록 한 결선이다.
이 때 IR은 Ia에서 Ic를 뺀 전류로 역률이 100%이면 Vac 와 동상이 된다. 3. Y결선 Y결선은 CT회로의 기본 결선이다.
아래 그림에서와 같이 각 상마다 CT를 설치하고 한선은 한데 모아 중성점을 만들고 다른 한선을 정상전류를 얻어 사용한 후 다시 공통선은 잔류회로를 만들어 영상전류 까지 얻...
