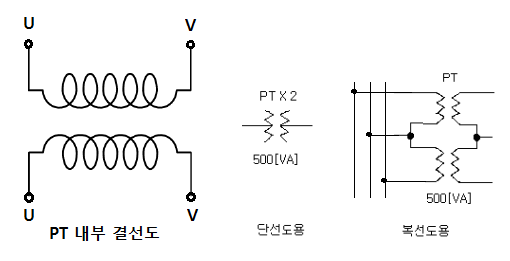

계기용 변압기 (PT : Potential Transformer, VT : Voltage Transformer) 고압을 저압으로 변성하기 위하여 사용하며 전력계, 주파수계, 역률계, 표시등 등의 전원으로 사용한다. 계기용 변압기는 600[V]이상의 고전압은 직접 측정할 수 없으므로 이를 적당한 계측 전압으로 변성하는 전기기기다.
원리적으로는 소형 변압기 구조의 유도형 변압방식, 저항분배방식 및 콘덴서 분압방식 이 사용되고 있으며 구조적으로는 건식, 가스봉입식, 유입식 등이 있다. 저항 분배방식은 주로 실험실용으로만 사용되며, 실제 발변전소에서의 600[V]~66 [kV] 전압은 유도형 계기용변압기가 사용되고 66[kV]이상의 전압에서는 유도형과 콘덴서 분압형의 계기용 변압기가 사용되고 있다.
유도형 계기용변압기의 경우 무부하시 1차측 권선의 자화전류에 의한 전압강하를 무시 하면 다음과 같은 변압기 특성을 나타낸다. 무부하로 부터 최대 전압강하가 생길 때까지 부하가 걸리면 부하전류에 비례하여 1차측...
