【 누전경보기 】 내화구조가 아닌 건축물로서 벽, 바닥 또는 천장의 전부나 일부를 불연재료 또는 준불연 재료가 아닌 재료에 철망을 넣어 만든 건물의 전기설비로 부터 누설전류를 탐지하여 경보를 발하며 변류기와 수신부로 구성된 것 1. 누전경보기의 구성요소 ① 영상변류기(변류기) : 누설전류를 검출한다. ② 수신기(차단기구 포함) : 누설전류를 증폭한다. ③ 음향장치 : 경보를 발한다. 2.

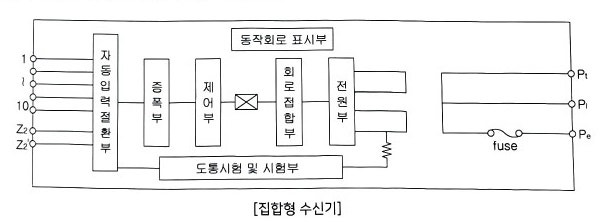

집합형 수신기의 내부결선도 (5~10회로용) 3. 수신기 증폭부의 방식 ① 매칭트랜스와 트랜지스터를 조합하여 계전기를 동작시키는 방식 ② 트랜지스터나 I.C로 증폭하여 계전기를 동작시키는 방식 ③ 트랜지스터 또는 I.C와 미터 릴레이를 증폭하여 계전기를 동작시키는 방식 4.
누전경보기의 시험 ① 동작시험 : 스위치를 시험위치에 두고 회로시험스위치로 각 구역을 선택하여 누전시와 같은 작동이 행하여지는지를 확인한다. ② 도통시험 : 스위치를 시험위치에 두고 회로시험스위치로 각 구역을 선택하여 변류기와 의 접속이상 유무...
