P형 수신기에서 알람밸브로의 결선은 기본 4가닥이 결선되었다. 공통선, 압력스위치(PS), 탬퍼스위치(TS), 사이렌 이렇게 4가닥이 결선되었다.
건물의 층수가 늘어날 때 마다 3가닥이 늘어 났다. 공통선은 그대로 층수와 관계없이 점프를 하게 되고 압력스위치(PS), 탬퍼스위치(TS), 사이렌 이 3개의 선이 층마다 증가되었다.
따라서 3층이라면 처음 4가닥 + 2층 3가닥 + 3층 3가닥으로 총 10가닥이 되었다. 그런데 R형 수신기에서는 수신기에서 중계기로 기본 4가닥이 결선된다.

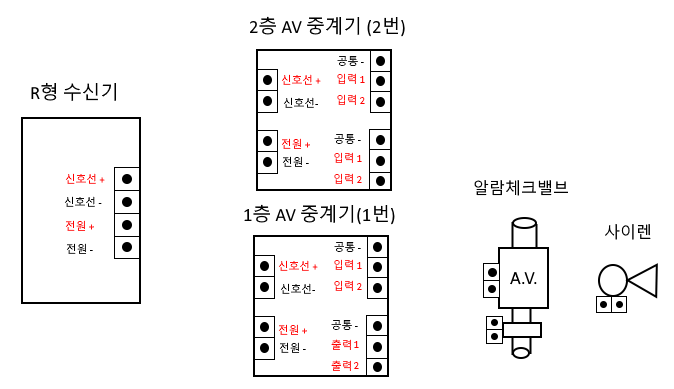

이 4가닥은 전원선 (+,-) 2가닥과 통신선 2가닥 이렇게 4가닥이 결선된다. 그럼 수신기에서 유수검지장치실, 그리고 알람밸브와 사이렌에 대한 결선을 해 보자.
수신기에서 신호선 +가 중계기의 1차측에 신호선 +와 연결하고 수신기 - 단자에서 중계기 신호선 - 단자와 연결한다. 수신기 전원선 + 단자와 중계기 전원 + 단자를 연결하고 수신기 전원 - 단자와 중계기 전원 - 단자와 연결한다.
중계기 2차측 단자와 압력스...
