P형 수신기와 알람밸브(AV) 결선하기

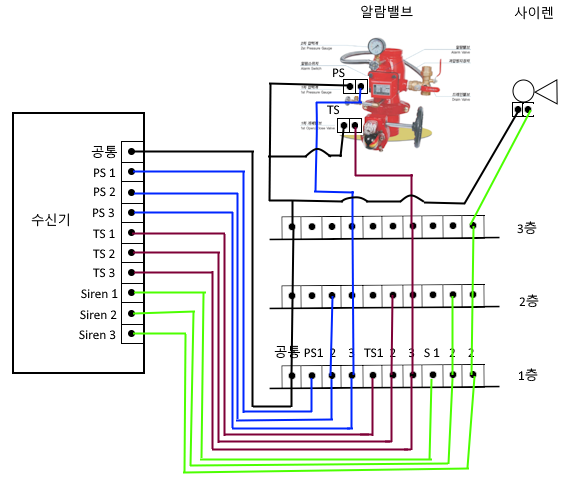

P형 수신기와 알람밸브(AV)의 결선방법을 알아 보자. 수신기에는 여러단자대가 있는데 알람밸브 즉 유수검지장치에 대한 단자대를 보면 소방대상 건물이 3층이라고 하면 위 그림과 같이 수신기의 단자대가 설치된다.

먼저 공통선 단자가 있고 압력스위치 (PS), 탬퍼스위치(TS), 사이렌의 단자대 설치되는데 공통선을 제외하고 각 층마다 1개씩 있게 되므로 각각 3개의 단자가 있게 된다. 이제 결선을 해 보자 먼저 수신기에서 1층 유수검지장치실 (알람밸브실)의 단자대로 결선하게 된다.

공통선과 PS 1,2,3, TS 1, 2, 3, 사이렌 1,2,3 이렇게 10가닥의 선이 연결된다. 1층 알람밸브실 단자대에서 2층으로는 공통선, PS 2,3, TS 2, 3, 사이렌 2,3 이렇게 7가닥의 전선이 올라가게 된다. 2층에서 3층으로는 공통선, PS 3, TS 3, 사이렌 3 이렇게 4가닥의 전선이 올라간다. 이들 단자대에서 1층, 2층, 3층에 알람밸브실(유수검지장치실)에 있는 단자대에서 알람밸브와 사이렌에 각각...

P형 수신기와 알람밸브(AV) 결선하기

P형 수신기와 알람밸브(AV)의 결선방법을 알아 보자. 수신기에는 여러단자대가 있는데 알람밸브 즉 유수검지장치에 대한 단자대를 보면 소방대상 건물이 3층이라고 하면 위 그림과 같이 수신기의 단자대가 설치된다. 먼저 공통선 단자가 있고 압력스위치 (PS), 탬퍼스위치(TS), 사이렌의 단자대 설치되는데 공통선을 제외하고 각 층마다 1개씩 있게 되므로 각각 3개의 단자가 있게 된다. 이제 결선을 해 보자 먼저 수신기에서 1층 유수검지장치실 (알람밸브실)의 단자대로 결선하게 된다. 공통선과 PS 1,2,3, TS 1, 2, 3, 사이렌 1,2,3 이렇게 10가닥의 선이 연결된다. 1층 알람밸브실 단자대에서 2층으로는 공통선, PS 2,3, TS 2, 3, 사이렌 2,3 이렇게 7가닥의 전선이 올라가게 된다. 2층에서 3층으로는 공통선, PS 3, TS 3, 사이렌 3 이렇게 4가닥의 전선이 올라간다. 이들 단자대에서 1층, 2층, 3층에 알람밸브실(유수검지장치실)에 있는 단자대에서 알람밸브와 사이렌에 각각
