R형 수신기 : 통신신호를 중계기를 통해 수신하는 소방설비의 중앙제어장치 중계기 : 접점신호를 통신신호로 변경해 주는 역할 ※ DiP 스위치 : 중계기의 주소(address)를 설정 R형 수신기는 통신신호를 통해 감지기, 발신기와 통신하여 각종 소화설비를 제어하는 소방설비를 말한다. R형 수신기는 통신을 통해 소방설비를 제어하므로 반드시 접점신호를 통신신호로 변경해 주는 중계기를 필요로 한다.
중계기에는 Dip스위치라고 하는 중계기의 주소를 설정하는 계기가 있다. Dip 스위치는 이진법에 의하여 주소를 설정한다.
수신기와 연결하는 소화전의 기본 설비에 대하여 알아 보자. 먼저 수신기에 출발하는 단자가 있을 것이다.
발신기 내장형 소화전세트에는 소화전 단자가 있어 수신기와 소방설비를 연결해 준다. 소화전에 중계기가 있고 기본 소방설비로는 감지기, 발신기 세트, 경종, 표시등이 있다.

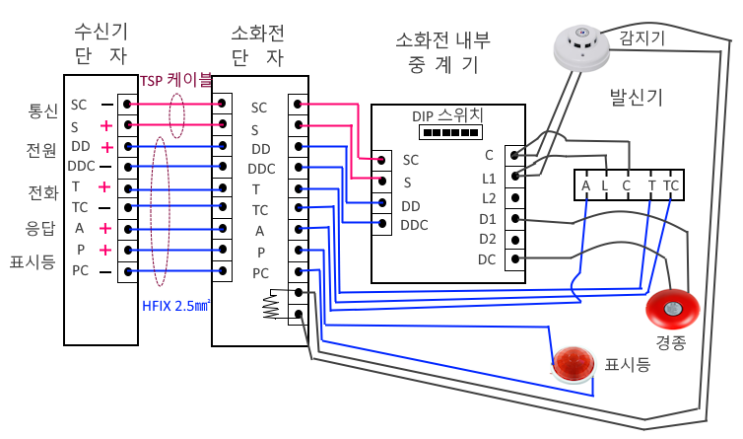

이제 수신기와 소화전의 단자와 결선을 해 보자 수신기에서는 소화전으로 9개의 선이 연결된다. SC 는 통신 공통(-)...
