부하개폐기(LBS : Load breaking switch)에 대하여 알아 보자. 부하개폐기는 실무에서 거의 사용하는 일이 없는 설비이지만 정전이 발생하였을 때는 사용할 수 있어 비상시를 위해 알아 둘 필요가 있는 설비 중에 하나이다. 1.

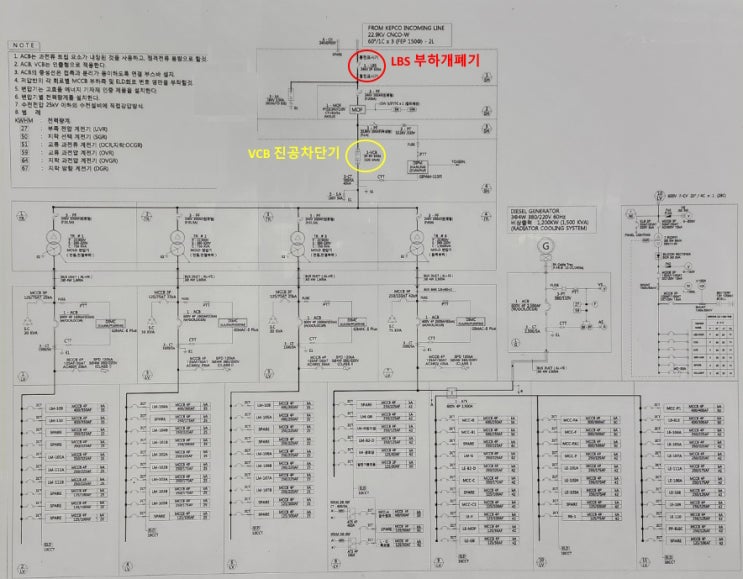

부하개폐기(LBS)의 설치 위치 부하개폐기는 22.9kV 수배전반의 가장 초입에 위치한다. 부하개폐기는 부하를 끊을 때 사용하지 않는다.
이름과는 어울리지 않는 설비이다. 전기이론서에는 부하전류를 차단할 수 있다고 하지만 실제 현장에서는 그렇게 하면 큰 사고를 유발할 수 있어 절대로 부하가 연결된 상태에서 차단하면 안된다. 2.
부하개폐기 (LBS)의 생김새 부하개폐기는 기본형과 퓨즈 부착형이 있다. 위 그림은 퓨즈 부착형이다.
전기의 흐름을 보면 4번이 한전에서 전기가 들어 오는 수전라인이고 2번과 3번 설비가 접속되면서 전기가 통전되며 8번 쪽으로 흘러가게 된다. 구동은 수변전실에 있는 축전지를 이용하여 전동장치를 이용하여 자동으로 하는 경우 전동장치가 작동하...
