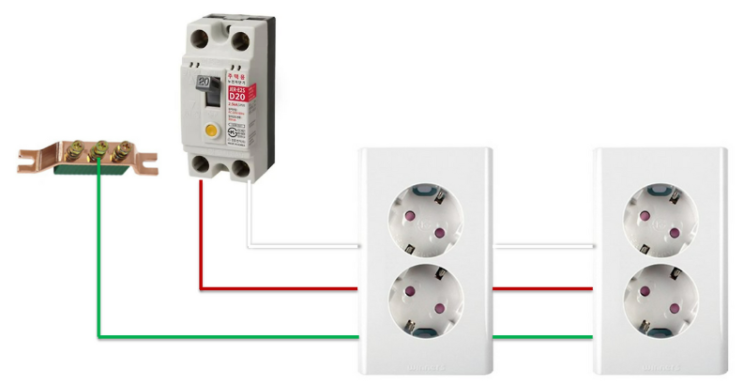

1. 콘센트 회로에 대하여 위 그림에서 보다시피 콘센트 회로 단순하다.
콘센트 회로는 분전함의 차단기에서 시작한다. 위 그림에서 붉은 선은 활선이고 흰색선은 중선선, 녹색선은 접지선이다.
요즘 접지선은 노란색과 녹색이 반반 썩인 선을 사용한다. 접지선은 평상시 전기가 흐르지 않으나 누전 등이 발생하면 전기기기의 외함 등을 통해서 접지선을 타고 땅으로 흐르게 되므로 누전시에는 접지선에도 전기가 흐르게 된다.
위 그림은 우리가 두꺼비집이라고 부르는 분전함 (차단기함)이다. 아파트의 경우 보통 신발장에 위치해 있는 경우가 많으나 요즘에는 현관문과 가까운 방에 설치하는 경우도 있다.
이곳에서 접지선, 전력선(활선), 중성선 이 3선이 출발한다. 차단기에서 출발한 전선은 위와 같이 콘크리트 내부에 매립된 전선관을 따라 이동한다.
그리고 첫번째 콘센트에 도달한다. 위 그림에서 보면 첫번째 콘센트에는 앞 · 뒤로 총 6개의 전선이 연결되어 있다.
위 그림은 실제 콘센트를 결선한 모습이다. 위 그림에서는 녹색선이 ...
