고장구간자동개폐기 (Automatic Section Switch, ASS)는 일반적으로 1,000kVA이하를 사용하는 특고압 간이수전설비에 설치되어 있다. 자동고장구분개폐기라고도 한다. 1.

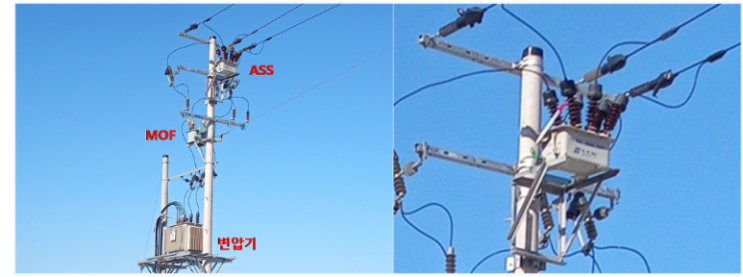

고장구간자동개폐기 ASS 외형 가. 옥외용 고장구간자동개폐기 옥외용 고장구간자동개폐기 ASS의 사진이다.
왼쪽 그림은 가장 위쪽에 ASS가 설치되어 있다. 오른쪽 그림은 ASS를 확대한 것이다.
나. 옥내용 고장구간자동개폐기 (ASS) 위 그림은 옥내용 고장구간자동개폐기의 모습이다.
특고압수전설비의 부하개폐기(LBS)와 모양이 유사하게 생겼다. 옥내용 고장구간자동개폐기는 AISS(Air Insulated Section Switch)라고 한다.
정식 명칭은 기중 절연 자동고장구분개폐기라고 한다. 2. 특고압 간이 수변전설비와 고장구간자동개폐기 (ASS) 위 그림은 특고압 간이수전설비 단선결선도이다.
특고압 간이수전설비는 22.9kV 1,000kVA이하의 시설에 사용한다. 간이수전설비의 인입구에 고장구간자동개폐기(A...
