중계기 결선방법에 대하여 알아보자. 중계기가 있다는 것은 R형 수신기 있다는 것이고 통신을 통해 수신기가 각종 소화설비를 작동시키는 시스템으로 구성되어 있다는 의미이다.
일반적으로 감지기와 연결된 중계기는 발신기세트 내장형 소화전함에 설치된다. 소화전함은 특정소방대상물의 각층에 설치된다.

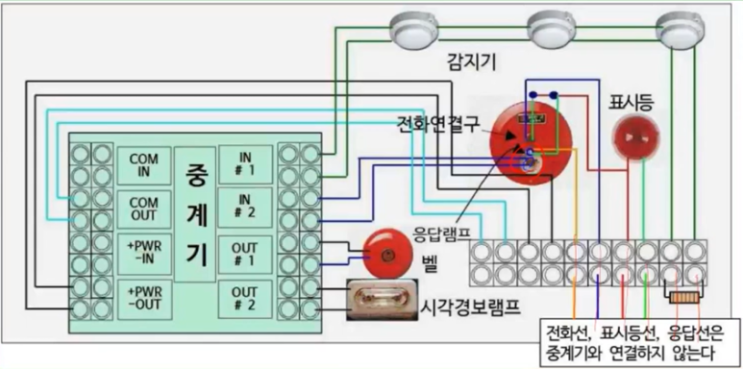

아래 그림을 보면서 기본적인 중계기 결선방법에 대하여 알아보자. 위 그림에서 보듯이 중계기에는 한쪽은 COM, PWR 단자로 구성되어 있고 다른 쪽은 IN, OUT 단자로 구성되어 있다.
먼저 COM, PWR 단자 ⊙ COM 단자는 Communication의 약자로 통신신호선에 연결된다. ⊙ PWR 단자는 Power의 약칭으로 전원선과 연결된다. IN, OUT 단자 ⊙ IN 단자는 수신기에 화재신호를 주는 설비, 즉 감지기, 발신기 누름스위치와 연결된다. ⊙ OUT 단자는 화재가 발생했을 때 수신기가 작동시키는 설비, 즉 경종, 시각경보램프와 연결한다. ※ 주의할 점은 중계기에는 발신기세트의 전화선, 응답선 그리...
