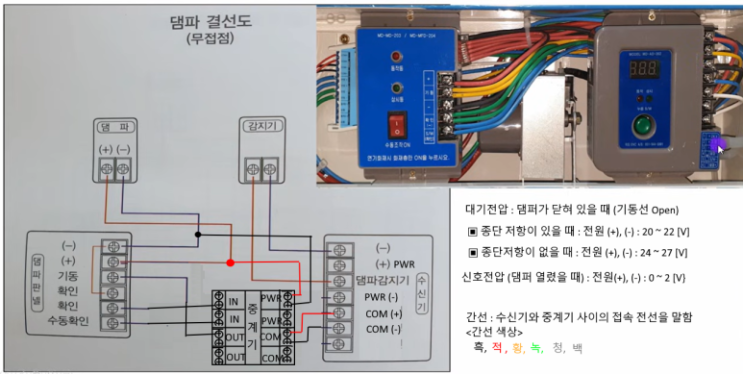

【중계기와 급기댐퍼 수동조작함의 결선】 급기댐퍼는 화재발생시 방화문이 자동으로 닫히고 피난통로에 신선한 공급을 공급함 으로써 대기압을 높여 화재층으로부터 유독가스 및 매연의 화대를 방지하여 안전한 피난통로를 확보하고 소방관의 소화활동을 지원하는 하는 기능을 한다. 【결선방법】 급기댐퍼의 수동조작함에는 5개의 선이 연결된다. ⊙ 전원선 (+), 전원선(-)선이 연결된다. ⊙ 기동선, 확인선, 수동확인(S/W)이 연결된다.
급기댐퍼와 중계기간에는 3개의 선이 연결된다. ⊙ 기동선은 중계기의 OUT(출력)단자에 연결된다. ⊙ 확인 및 수동확인(S/W)선은 중계기의 IN (입력)단자에연결된다. 중계기와 수신기에는 COM(통신선) 2개의 선이 연결된다.
【작동상황】 감지기가 화재신호를 수신기에 보내면 수신기에서는 경종을 울리게 하고 사이렌을 울려 화재발생을 알리고 거주자들이 피난을 하게 함과 동시에 방화문을 닫고 ⊙ 중계기를 거쳐 급기댐퍼 판넬에 기동신호를 준다. ⊙ 기동신호를 받아 급기 댐퍼가 열리...
