공동주택의 수변전설비에 대해 알아보자. 오늘은 첫번째로 공동주택의 수변전설비의 인입구에 설치하는 부하개폐기, 피뢰기, 진공차단기에 대하여 살펴보자.

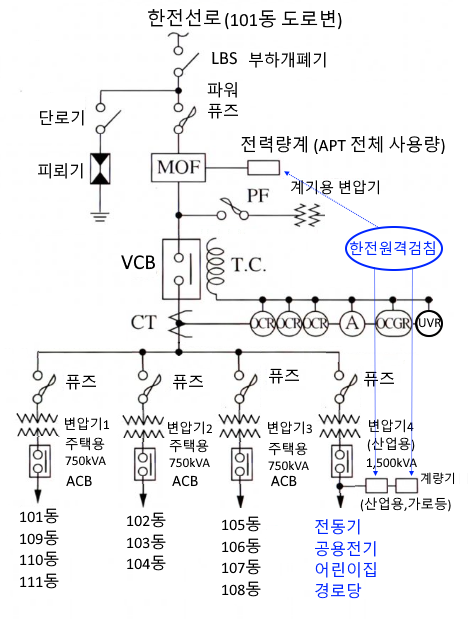

아래 그림은 공동주택의 수변전설비의 단선결선도의 한 예이다. 위 그림과 같이 한전선로에서 공동주택으로 인입하는 선로는 제일 먼저 LBS (부하개폐기)와 마주하게 된다.
부하개폐기 (LBS : Load break switch) 부하개폐기는 기본형과 퓨즈 부착형이 있다. 위 그림은 퓨즈 부착형이다.
전기의 흐름을 보면 4번이 한전에서 전기가 들어 오는 수전라인이고 2번과 3번 설비가 접속되면서 전기가 통전되며 8번 쪽으로 흘러가게 된다. 구동은 수변전실에 있는 축전지를 이용하여 전동장치를 이용하여 자동으로 하는 경우전동장치가 작동하지 않을 경우 와이어를 돌려 수동으로 조작하는 방법이 있다.
위 사진은 실제 현장에 설치된 LBS(부하개폐기)의 모습이다. 부하개폐기는 실제 전하전류는 차단하지 못한다.
부하개폐기는 다음에 나오는 진공차단기(VCB)와 인터록이 되어...
