전력수급용 계기용 변성기 (MOF : Metering Out Fit)에 대해 알아보자. 계기용 변성기 MOF는 3상 4선식 특고압 선로의 사용 전력량을 측정하기 위해 설치하는 설비로 한전 계량기 계측을 위해 설치하는 기기이다. 1.
계기용 변성기 (MOF)란 ? 계기용 변성기 MOF는 변류기와 계기용 변압기를 하나로 하여 외함에 넣어 결선되어 있는 기기로, 전력수급용 전력량계, 무효전력량계, 최대 수요 전력량계와 조합하여 사용하는 3상 계기용 변압 · 변류기이다.

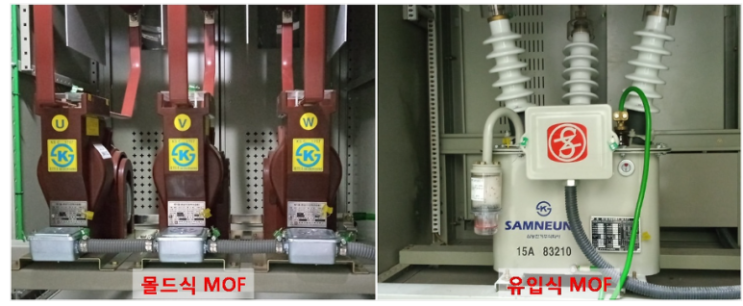

MOF는 주회로의 고전압, 대전류를 사용 목적에 따라 적당한 저전압[110V], 소전류 [5A] 로 변성하는 기기이며 용도에 따라 분류하면 계기용 변류기, 계기용 변압기로 나눌 수 있고, 절연형태로는 건식, 유압식, 몰드식으로 구분되며 최근 22.9kV 급에 방재에 유리한 몰드식이 많이 적용되고 있다. 계량을 위해 사용되므로 MOF (Metering Out Fit)이라 하고 MOF는 PT와 CT가 함께 구성되어 있어서 PCT라고도 한다.
M...
