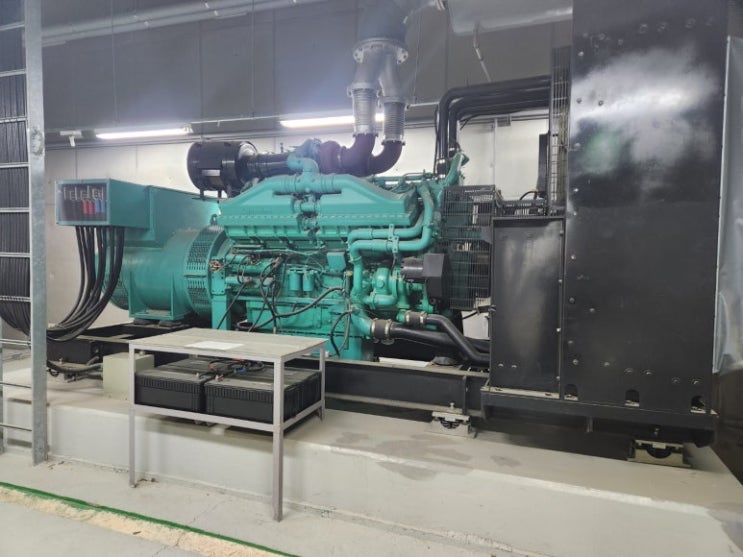

1. 비상발전기 메커니즘 한전(상용전원)이 정전되면 수용가의 전기실 ATS(자동절체스위치)가 한전전로에서 비상발전기 전로로 절체되어 비상발전기의 운전이 시작되고 비상부하에 전력이 공급 된다. ① 비상발전기는 상용전원의 공급이 차단될 때 기동하며 일반적으로 부족전압(통상 정격 전압의 85~90%)을 검출하여 비상발전기의 기동을 지연시키는 타이머를 여자시킨다.
이 비상발전기 가동 지연타이머는 3초 ~ 30초까지 설정하는데 이는 순간정전인 경우에는 불필요하게 비상발전기의 기동을 방지하기 위함이다. ② 비상발전기의 가동 지연타이머가 동작을 완료되면 순간정전이 아니라고 판명하여 발전기는 자동기동하게 된다. ③ 비상발전기의 자동기동으로 정전압, 정주파수에 도달하게 되면 발전기 운전반의 발전 전원램프가 점등하게 된다. ④ ATS는 솔레노이드의 동작에 의해 자동으로 비상발전기 전원 쪽으로 절체가 되고, ATS 운전반의 발전전원 램프가 점등된다. 비상발전기는 이와 같은 메커니즘으로 작동하여 직접적으로 주요부하에 전...
