1. 전송매체 가.

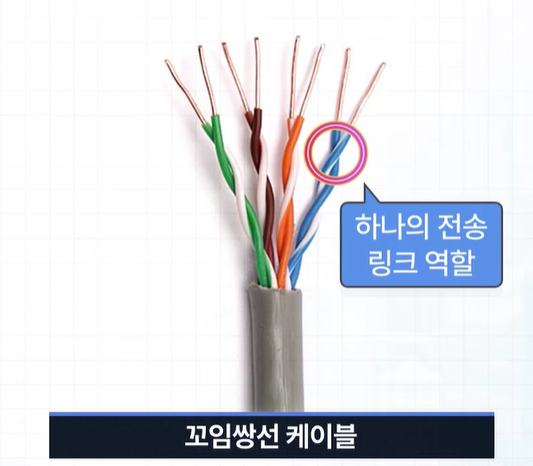

꼬임쌍선 케이블 (Twist Pair Cable) 두개의 구리 도선이 꼬여 있는 형태 접지선과 신호선 구분을 위해 특정 색깔의 플라스틱으로 절연 복수 개의 쌍선을 묶어 절연 보호막으로 감싼 형태 케이블 주위에 전자파가 발생하는 경우 ⊙ 케이블 도체에는 전자기 유도 현상에 의한 잡음 전류가 흘러서 신호 영향을 줌 케이블 안에 근접한 다른 신호선에서 신호전류가 흐르는 경우 ⊙ 전자파가 생겨 신호에 영향(누화) 발생 나. 꼬임 쌍선 케이블의 전송 특성 신호선이 나선형 형태가 되어 외부에서 들어오는 잡음을 상쇄시킴 각쌍은 꼬인 횟수를 다르게 하여 내부의 잡음 영향을 최소화 함 특성 임피던스 : 100 Ω 최대 전송거리 : 100m 이하 - 다른 전송매체에 비해 잡음에 약함 대역폭 및 데이터 전송율이 제한적임 가격이 저렴하고 설치가 간편하여 건물 내의 음성, 데이터 전송선로에 주로 사용
