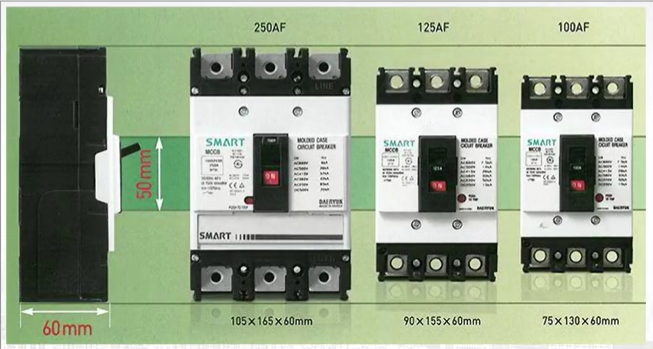

1. 배선용차단기 (MCCB) 개요 배선용차단기 (Molded case circuit breaker) ⊙ 저압용으로 개폐기구, 트립장치 등을 절연물 용기내에 일체로 조립한 것임 ⊙ 통전상태의 전로를 수동 또는 전기 조작에 의해 개폐할 수 있음 ⊙ 과부하 및 단로 등의 이상 상태시 자동적으로 전류를 차단하는 보호용 기기 ⊙ 교류 1,000[V] 이하 또는 직류 1,500[V] 이하의 저압 옥내전로의 보호에 사용되는 Molded case 차단 [배선용차단기(MCCB)] - KS C 8321 ⊙ 개폐기구, 트립장치 등을 절연물의 용기내에 일체로 조립한 것이며, 통상 사용 상태의 전로를 수동 또는 절연물 용기 외부의 전기 조작장치 등에 의하여 개폐할 수가 있고, 과부하 및 단락 등일 경우 자동적으로 전로를 차단하는 기구 가.
MCCB의 특징 개폐기구, 트립장치 등이 절연물의 용기 내에 내장 트립장치 : 과부하보호용 - 열동식이나 전자식 시연장치, 단락보호용 - 전자식(Electromagnetic) 트립...
