1. 단락보호장치 선정 및 설치 가.

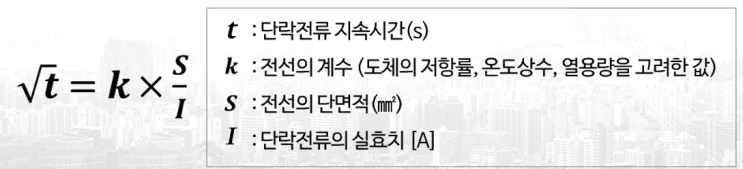

단락전류의 결정 단락전류로 부터 전기기기 보호 보호장치가 설치될 지점에서의 단락전류 예측 ⇒ 계산식, 측정값 나. 단락보호장치의 선정 ① 단락전류 차단용량은 해당 설치지점에서의 단락전류 예측치 보다 큰 값 선정 ⊙ 차단용량의 보호장치가 전원측에 설치되어 있을 경우, 이 보다 낮은 차단용량 선정 ② 단락전류의 열작용에 의한 온도상승이 전선 허용온도 초과 전에 차단될 수 있도록 선정 ⊙ 단락전류의 지속시간이 5초 이하인 경우 ⊙ 단락전류의 비대칭 부분이 발생하는 0.1초 미만의 매우 짧은 시간 - 단락전류 보호장치의 k2S2 값이 제조사가 제시하는 통전허용에너지 I2t값보다 크도 록 선정 다.
단락보호장치의 설치 전선의 단면적이 감소할 수 있는 지점 허용전류의 변동을 초래할 수 있는 지점 [다음 조건이 만족되는 경우] ① 전선의 절연강화 등으로 단락의 위험이 최소화되어 있는 경우 ② 선로의 길이가 3m를 넘지 않고, 주변에 가연성 물질이 없는 경우 ⇒ 전선의 ...
