1. 배선차단기(MCCB) 구조 가.

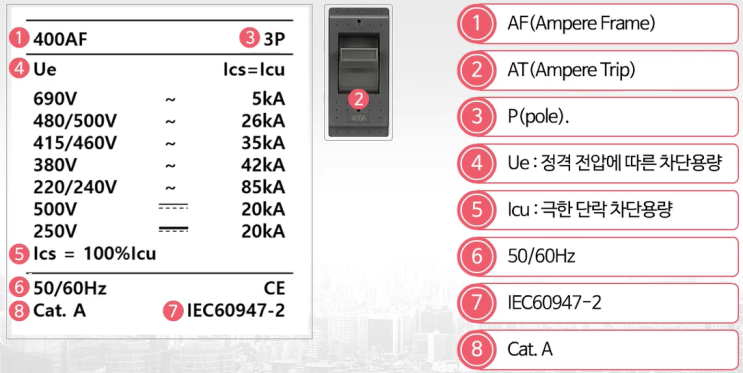

배선용 차단기의 역할 [배선용 차단기 (MCCB : Molded Case Circuit Breaker)] ① 회로에 이상이 생겼을 때 전로를 차단함으로써 기기 고장이나 화재 발생 방지 ② 과부하 차단 및 단락전류와 같은 사고전류 차단 ③ 퓨즈를 사용하지 않아 NFB (No Fuse Breaker)라고도 함 ④ 내부에는 Bi-Metal이라는 금속이 들어 있음 ※ Bi-Metal : 특성이 다른 두가지 금속을 결합시킨 것 규정치 이상의 전류가 흘러 저항 열이 발생하면 열 특성이 적은 쪽으로 휘게 되고 트립바가 회전하면서 트립이 이루어짐 나. 배선용 차단기의 규격 ⑨ Ui 1,000V : Ui는 정격절연전압으로 1000V 까지 절연가능하다는 의미 ⑩ Uimp 8kV : Uimp : 정격임펄스 내전압으로 낙뢰 등의 전압에 견디는 전압 나.
배선용 차단기의 구조 [내부모습] 다. 배선용 차단기 보조장치 절연베리어(Insulation) : 차단기 단자간 홈에 설치하여 상간...
