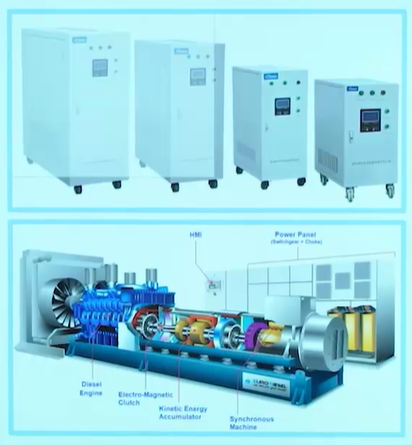

1. 무정전전원장치(UPS) 개요 ① 정지형 UPS (전자식-반도체) - ON-LINE 방식 - OFF-LINE 방식 - LINE INTERACTIVE 방식 ② Dynamic UPSS (기계식) 가.
ON-LINE 방식 - 평상시 : 항상 인버터를 통하여 전원 공급 - UPS 고장시 : By Pass SW를 통하여 전원 공급 나. OFF-LINE 방식 - 평상시 : 상용전원을 공급 - 정전시 : 인버터를 동작시켜 부하에 전원 공급 다.
LINE INTERACTIVE 방식 - 평상시 : 인버터를 통해 충전을 하면서 부하에 전원 공급 - 정전시 : 인버터 동작으로 Battery의 전압을 부하측에 공급 라. 정지형 UP 비교 구분 On-Line Off-Line Line Interactive 효율 낮다(70~90%) 높다(90% 이상) 높다 (90% 이상) 2.
신뢰도 높음 낮다 중간 3.절체시간 4mS 이하 무순단 10mS 이하 10mS 이하 4. 입력변동시 출력변동 무변동 입력변동에 따라 변동 5~10%...
