1. 시공상세도의 개요 가.

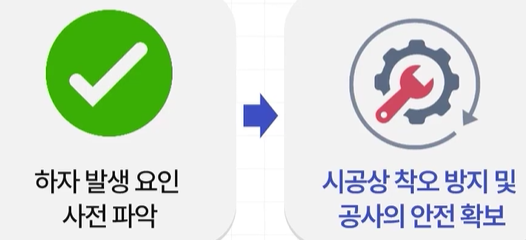

시공상세도 설계도서 및 시방서 등에 불명확한 부분을 현장에서 구체적으로 작성하는 상세도면을 말함 부위별 재료명과 설치 및 마감 상태가 표기되고 정확한 치수 및 축척이 명시된 것 나. 검토 목적 전기공사 감리현장에서 원활한 공정관리 수행 및 철저한 품질관리 이행을 위한 시공상 세도 검토에 대하여 적용 다.
시공상세도의 작성 원칙 ① 주요 작업 부위에 대하여 시공에 적합한 축척으로 작성 ② 정확한 치수 및 축척을 명시 ③ 현장에서 시공 또는 구입 가능한 치수의 자재 ④ 조립도, 설계도면, 기타 시공방법을 나타내는 표와 그림을 모두 포함 ⑤ 시방서의 요구사항이 종합적으로 반영되도록 작성 ⑥ 부위별 재료명과 시공 또는 설치 및 마감상태를 명확히 표기 라. 시공상세도 작성 대상 시설물의 연결, 이음 부분의 시공상세도 매몰 시설물의 처리도 주요기기 설치도 규격, 치수 등이 불명확하여 시공에 어려움이 예상되는 부위의 각종 상세도면 2.
시공상세도 작성 항목 가. 단위 세대...
