1. 개요 및 배전방식 가.

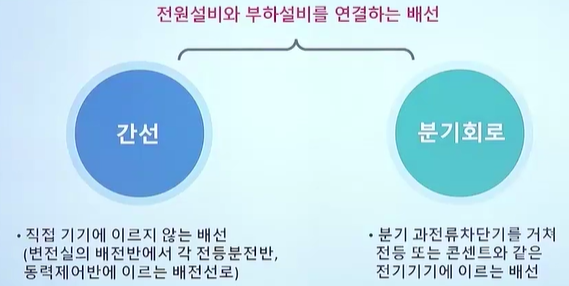

간선설비의 개요 간선설비 ⊙ 전력에너지를 전원설비나 예비전원설비로 부터 부하설비에 전원을 공급하는 설비 ⊙ 구내 배전선로는 원칙적으로 고압을 넘지 못하는 전압으로 6.6kV를 상한으로 하고 있 으나 최근에는 대용량 수용가의 증가로 전압 강하 및 전력손실 감소 등 22.9kV-y 구 내 배전도 하고 있음 ⊙ 안전한 전기에너지 공급을 위해 배선의 굵기나, 보호장치, 설치방법에 대해 전기설비기 술기준으로 규제하고 있음 나. 배전설비 구성도 다.
배전방식 전기에너지(전력)를 수용장소에 분배하는 것을 배전이라 함 저압 고압 특고압 ⊙ 직류 1,500V 이하 ⊙ 교류 1,000V 이하 ⊙ 저압을 초과하고 7,000V 이하 ⊙ 7,000V 초과 배전방식 대지전압(Voltage to ground) 선간전압(Line voltage) 대지와 측정점 사이의 전압 또는 중성점 접지되어 있는 전선과 다른 전선 간의 전압 접지선 이외의 전선과 전선 사이의 전압 라. 배전방식의 선정 방법 대...
