1. 트립방식 (직류/교류/콘덴서/무전압) 가.
트립(Trip)이란 ? 트립(Trip) ⊙ 보호계전기에서 사고를 검출하면 차단기에 명령을 주어 차단시켜야 하는데 닫혀 있는 차단기를 열게 하는 동작 ⊙ 트립시키기 위한 동작코일을 트립코일이라 함 트립방식에는 직류 트립방식, 교류트립방식, 콘덴서트립방식, 무전압트립방식이 있다.

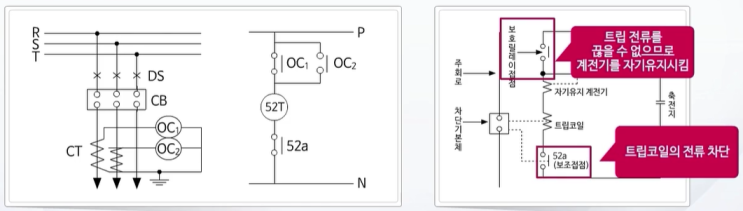

나. 직류 트립 방식 (DC Trip device) 발전소나 변전소 또는 수전실에서 직류(DC)를 차단기의 트립코일에 흘려서 차단기를 트립시키는 방식 동작의 확실성면에서 볼 때 가장 좋은 방식이며, 차단기 개개의 설비도 간단해 널리 사용됨 직류전원으로는 일반적으로 축전지가 사용됨 다.
교류 트립 방식 (AC trip device) 설치방소에 제어용 직류전원을 설치할 수 없을 때, 사고전류 즉 교류전류 자체로서 계전기도 동작시키고 차단기도 트립시키는 방식 변류기 2차 전류 트립방식이라고도 함 전류가 일정치 이상 흐르지 않으면 차단되지 않으므로 과전류 보호 이외에는 사용...
