1. ELCB 정격 및 설치규정 가.

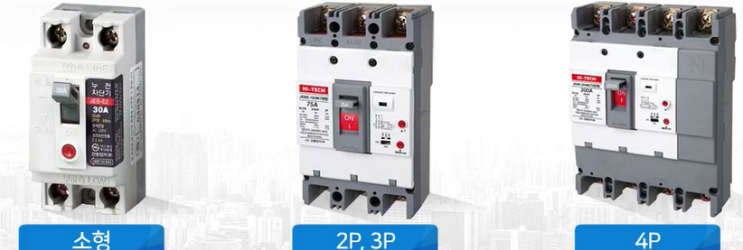

개요 누전차단기 ⊙ 저압용으로 개폐기구, 트립장치 등을 절연물 용기내에 일체로 조립한 것으로 통전상태 의 전로를 수동 또는 전기 조작에 의해 개폐할 수 있으며, 과부하, 단로 및 누전발생시 자동으로 전류를 차단하는 기구 누전, 감전에 대한 방지대책으로 사용되고 있는 배전용 차단기 ⊙ 동작 원리 - 회로에 영상 변류기를 넣어 누전에 의한 가선의 전류차 검출 ⇒ 회로를 자동차단해서 위험을 방지 누전차단기의 특징 ① 기기의 누전방지 ② 전로로 부터의 누전방지 ③ 검출용 접지공사 불필요 정격감도 전류 구 분 고감도형 보통형 정격감도 전류 30mA 이하 30mA 이상 동작시간 0.2초 이내 사용상 주의사항 잔류전류가 적은 주택, 상점 등 : 1대로서 전체가 보호 가능 사용기기가 많고 배선이 긴 공장, 빌딩 등 ⊙ 1대만을 설치하는 것은 감도에 문제가 있음 ⊙ 동작시 광범위하게 정전 발생 : 적당한 block으로 나누어 누전차단기 설치 누전차단기 정격 누전차단...
