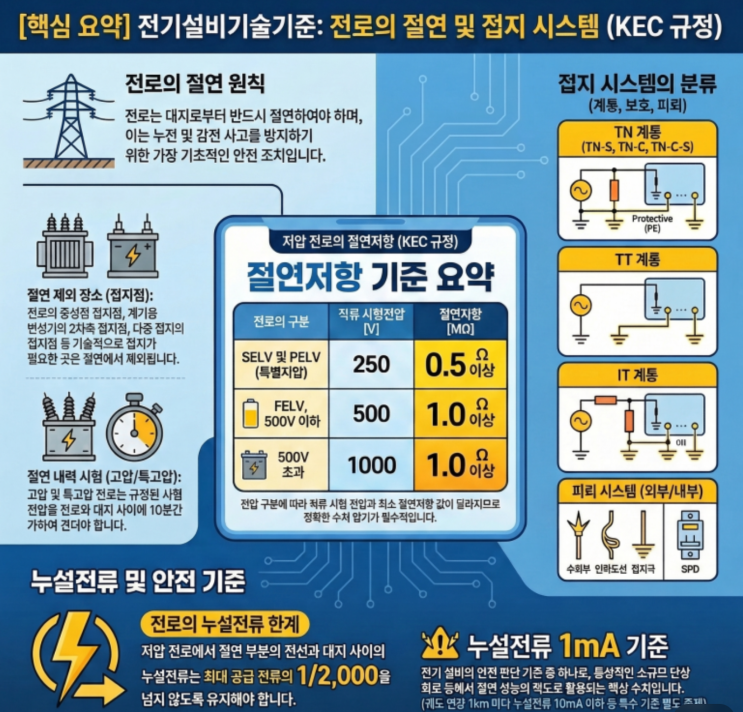

전로의 절연 (KEC 130)

1. 저압전로의 절연성능 저압전로의 절연저항은 2021.1.1.

이후 신규 전기설비 절연성능의 경우 기술기준 52조의 다음 표에 따른다. 가.

저압전로의 절연저항 측정전압과 기준값 전로의 사용전압 [V] DC 시험 전압 [V] 절연저항 [MΩ] SELV 및 PELV 250 0.5 FELV, 500V 이하 500 1.0 500 V 초과 1,000 1.0 나. 2020. 12. 31. 이전 설치된 저압전로 전로의 사용전압의 구분 절연저항 [MΩ] 400V 미만 대지전압 150 V 이하인 경우 0.1 대지전압 150V 초과 300V 이하 0.2 사용전압 300V 초과 400V 미만 0.3 400 V 이상 0.4 다.

용어의 정의 : 특별저압 (ELV, Extra Low Voltage) 인체에 위험을 초래하지 않을 정도의 저압 즉, 안전전압을 말하며 2차 전압이 교류 50V, 직류 120V 이하이다. ① SELV (Safety Extra Low Voltage, 안전특별저압) : 비접지회로에 해당된다. ②...

전로의 절연 (KEC 130)

1. 저압전로의 절연성능 저압전로의 절연저항은 2021.1.1. 이후 신규 전기설비 절연성능의 경우 기술기준 52조의 다음 표에 따른다. 가. 저압전로의 절연저항 측정전압과 기준값 전로의 사용전압 [V] DC 시험 전압 [V] 절연저항 [MΩ] SELV 및 PELV 250 0.5 FELV, 500V 이하 500 1.0 500 V 초과 1,000 1.0 나. 2020. 12. 31. 이전 설치된 저압전로 전로의 사용전압의 구분 절연저항 [MΩ] 400V 미만 대지전압 150 V 이하인 경우 0.1 대지전압 150V 초과 300V 이하 0.2 사용전압 300V 초과 400V 미만 0.3 400 V 이상 0.4 다. 용어의 정의 : 특별저압 (ELV, Extra Low Voltage) 인체에 위험을 초래하지 않을 정도의 저압 즉, 안전전압을 말하며 2차 전압이 교류 50V, 직류 120V 이하이다. ① SELV (Safety Extra Low Voltage, 안전특별저압) : 비접지회로에 해당된다. ②
