1. 배선설비 (Wiring System) (KEC 232.1) 하나 또는 그 이상의 절연전선, 케이블 또는 모선(버스바)으로 구성되는 조립체와 필요한 경우 이들을 고 정하는 부품 등으로 구성되는 기계적 보호시스템을 말한다.

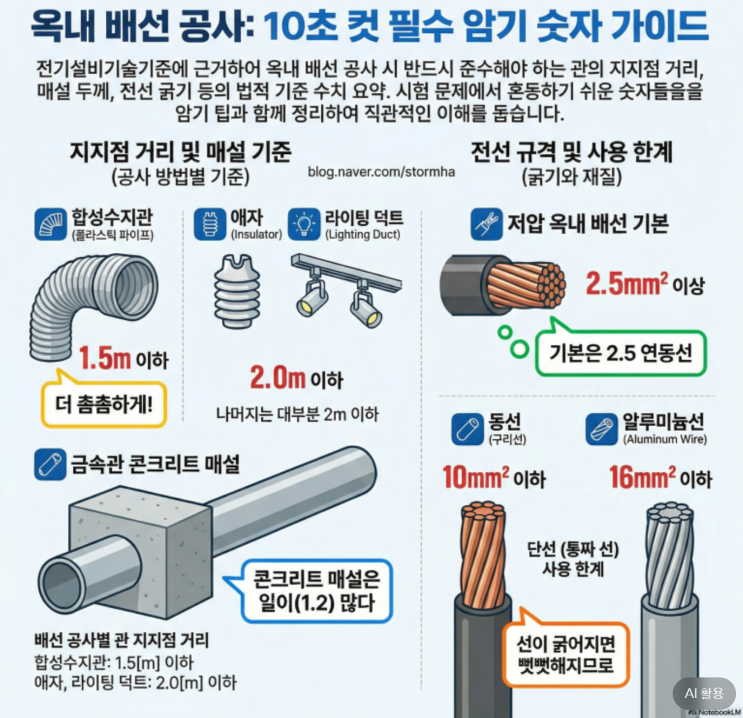

가. 저압 옥내배선의 사용전선 (KEC 231.3.1) : 전선의 최소단면적 검사 · 점검 기준 1) 단면적 2.5 이상의 연동선 또는 동등 이상의 강도 및 굵기의 것 2) 제어회로 등에 사용하는 배선 : 전광표시장치 · 출퇴표시등 기타 이와 유사한 장치 또는 제어회로 등에 사용하는 배선 ① 단면적 1.5 이상의 연동선 ② 단면적 0.75 이상인 다심케이블 또는 다심 캡타이어케이블 나.
중성선의 단면적 (KEC 231.3.2) 1) 다음의 경우는 중성선의 단면적은 최소한 선도체의 단면적 이상이어야 한다. ① 2선식 단상회로 ② 선도체의 단면적이 구리선 16, 알루미늄선 25 이하인 다상 회로 ③ 제3고조파 및 제3고조파의 홀수배수의 고조파 전류가 흐를 가능성이 높고 전류 종합고...
