1. 전선의 단면적 결정 요소 전선의 단면적 결정은 다음에 따라 결정하며, 기본적으로 전기설비의 안전과 관계가 있으므로 안전을 위해 필요한 값 이상의 단면적을 적용하여야 한다.
가. 절연물의 최고 허용온도 (KEC 232.5.1) 전선의 허용전류는 도체가 정상상태에서 도체의 온도가 절연물의 최고 허용온도를 초과하지 않는 범위 이내에서 도체에 연속적으로 흘릴 수 있는 최대전류이다.

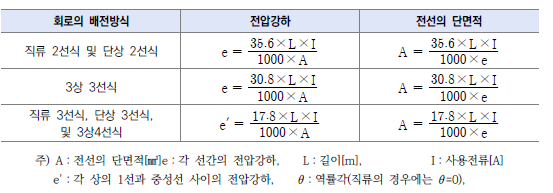

[표3-8] 절연 형태별 최고 사용온도 절연물의 종류 케이블의 종류 허용온도 [] PVC 450/750 비닐절연전선, W Cable 70 XLPE, EPR HFIX, EPR, F-CV, FR-8 Cable 90 무기물(접촉우려 있음) MI Cable 70 무기물(접촉우려 없음) MI Cable 105 나. 수용가설비의 전압강하 (KEC 232.3.9) 설비의 유형 조명 [%] 기타 [%] A - 저압으로 수전하는 경우 3 5 B - 고압 이상으로 수전하는 경우* 6 8 a : 가능한 한 최종회로 내의 전압강하가 A 유형의...
