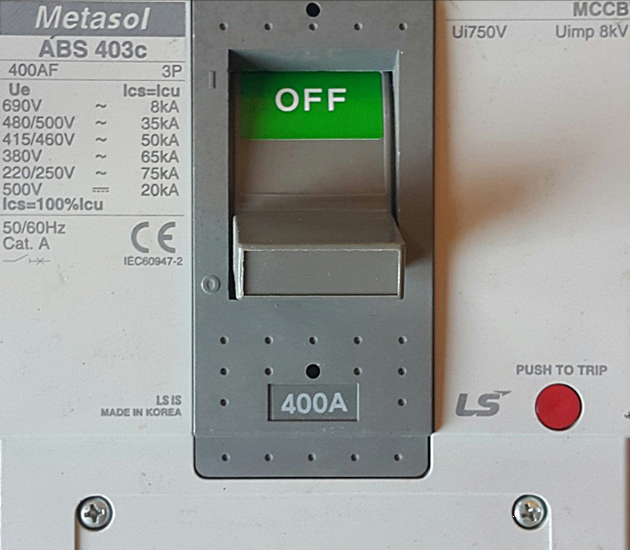

1. 배선용 차단기의 명판 ① AF(Ampere Frame) : 프레임 용량으로 과부하 또는 단락 등의 사고로 차단기가 견딜 수 있는 최대 용량 ② AT (Ampere Trip) : 차단기 정격전류 ③ Ue : 정격 사용전압 ④ Ui : 정격 절연 전압 ⑤ Uimp : 정격 임펄스 내전압으로 뇌서지에 견디는 전압 ⑥ Icu : 극한 단락 차단 용량으로 단위는 kA로 표시 ⑦ Ics : 서비스 단락 차단용량으로 단락전류가 흘렀을 때 최초 용량의 몇 %까지 견딜수 있는 나타내는 수치 2.
배선용차단기 (MCCB) 동작특성곡선 동작배수란 차단기의 정격전류 대비 통전전류를 크기의 비를 말한다. 예를 들어 차단기 의 정격전류가 40A인데 60A의 전류가 흐르고 있다고 가정하면 정격전류의 배수는 60A/40A = 1.5배수가 된다.
위 그림에서 곡선이 2개가 있는데 위쪽 곡선은 최대값을 나타내고 아래쪽 곡선은 최소 값을 나타낸다. 그래프의 가로축은 전류의 크기를 나타내고 세로축은 차단시간을 나타낸다.
그...
