1. 접지시스템 (KEC 140) 가.

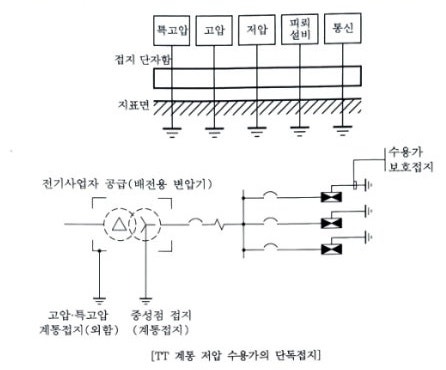

접지시스템 구분 구 분 ① 계통접지 ② 보호접지 ③ 피뢰시스템 접지 시설종류 ① 단독접지 ② 공통접지 ③ 통합접지 구성요소 ① 접지극 ② 접지도체 ③ 보호도체 ④ 기타설비 접지시스템은 계통접지, 보호접지, 피뢰시스템 접지 등으로 구분한다. 1) 계통접지 : 전력계통에서 돌발적으로 발생하는 이상현상에 대비하여 대지와 계통을 연결하는 것으로 중성점을 대지에 접속하는 것(변압기 중성점 접지)이다. 2) 보호접지 : 고장시 감전보호를 목적으로 기기의 한 점 (또는 여러점)을 접지하는 것 3) 피뢰시스템 접지 : 뇌전류를 대지로 안전하게 방류하여 건축물 등을 보호 나. 접지시스템 시설의 종류 접지시스템의 시설의 종류에는 단독접지, 공통접지, 통합접지가 있다. 1) 단독접지 ⊙ 고압 · 특고압 계통의 접지극과 저압 계통의 접지극을 독립적으로 설치하는 것 ① 단독접지의 특징 타접지의 전위영향이 없다.
(Noise) 컴퓨터 및 전산기기의 정상가동을 확보한다. 선로의 ...
