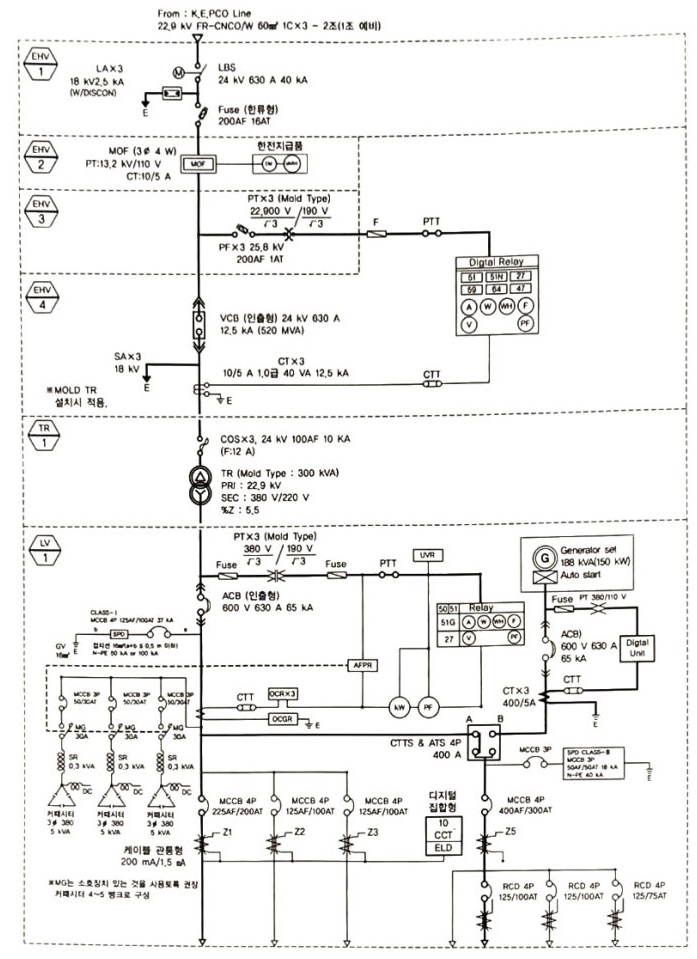

수 · 배전반 기기의 특성

1. 특고압 기기 선정 차단기의 선정은 정격전류 및 부하용량으로 계산한 단락용량을 기준으로 전기적, 기계적 강도를 고려하 여 정한다.

정격전류 및 단시간 전류의 규격은 다음과 같다. 가.

차단기의 정력전류 및 차단시간 (KEC 62271-100) 정격전압 [kV] 정격차단전류 Isc [kA] 정격 전류 IN [RMS] 정격차단시간 [Cycle] 7.2 8 12.5 16 25 40 400 400 630 630 630 1,250 1,250 1,250 1,250 1,600 1,600 1,600 2,500 2,500 2,500 4,000 4,000 5 24 8 12.5 16 25 40 400 630 630 630 1,250 1,250 1,250 1,600 1,600 2,500 2,500 4,000 5 72.5 12.5 16 20 31.5 800 1,250 1,250 1,250 1,600 1,600 2,000 2,000 5 170 12.5 20 31.5 40 50 800 1,250 1,250 1,250 1,...

수 · 배전반 기기의 특성

1. 특고압 기기 선정 차단기의 선정은 정격전류 및 부하용량으로 계산한 단락용량을 기준으로 전기적, 기계적 강도를 고려하 여 정한다. 정격전류 및 단시간 전류의 규격은 다음과 같다. 가. 차단기의 정력전류 및 차단시간 (KEC 62271-100) 정격전압 [kV] 정격차단전류 Isc [kA] 정격 전류 IN [RMS] 정격차단시간 [Cycle] 7.2 8 12.5 16 25 40 400 400 630 630 630 1,250 1,250 1,250 1,250 1,600 1,600 1,600 2,500 2,500 2,500 4,000 4,000 5 24 8 12.5 16 25 40 400 630 630 630 1,250 1,250 1,250 1,600 1,600 2,500 2,500 4,000 5 72.5 12.5 16 20 31.5 800 1,250 1,250 1,250 1,600 1,600 2,000 2,000 5 170 12.5 20 31.5 40 50 800 1,250 1,250 1,250 1,
