1. 철탑부지도와 종단측량에 의하여 작성된 종단도에 따라 철탑에 관련된 시공기면(FL), 계각(편계각, 주계 각)에 대하여 아는 바를 설명해 주시기 바랍니다.

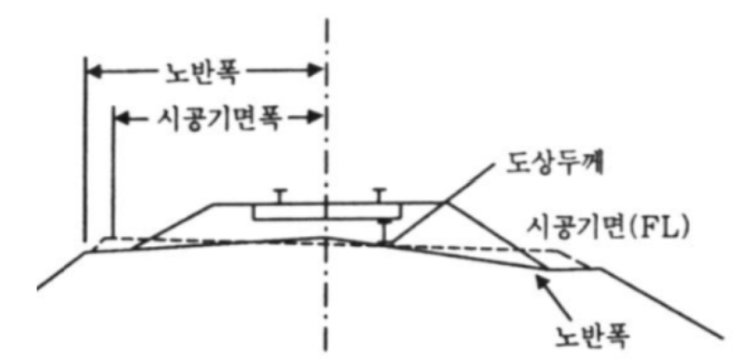

시공기면은 토공, 기초, 구조물 공사에서 설계도면의 기준선과 기준면을 현장에 구현한 최종 지표면 고도 를 의미하며, 배수, 지반 지지, 공정 정합성에 핵심적인 기준이 됩니다. 위 그림에서 보이는 것처럼, 시공 기면(F.L)은 노반폭과 도상 두께를 기준으로 설정되며, 상부 구조물 설치를 위한 하부 지반의 ‘기준지 반’ 역할을 합니다.
계각 ⊙ 편계각 : 철탑의 LEG재 길이를 결정하기 위한 지반에서의 길이 ⊙ 주계각 : 기초의 주체부 길이를 고려하여 기초 바닥판의 깊이를 결정하기 위한 길이 2. 4각 송전철탑의 A, B, C, D각의 위치를 아는 방법을 설명해 주세요. 전원단에서 부하단을 향하여 좌측 전원측 부터 시계방향으로 A, B, C, D각 선정 ※ 전력영향평가 시행기준 3.
각입을 설명하고 각입오차 항목별 측정방법 및 허용오차에 대해...
