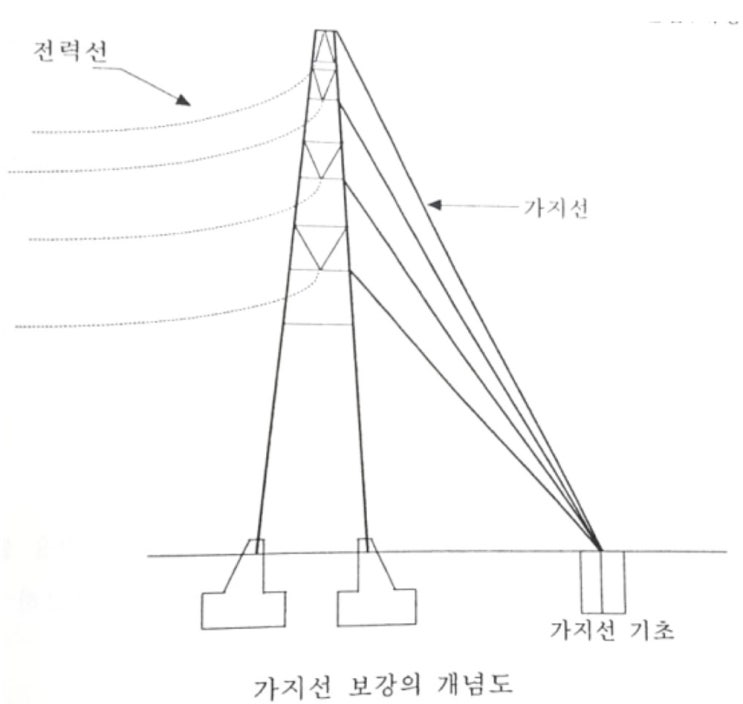

가. 가지선이 필요한 철탑의 검토 1) 가지선이 필요한 철탑 ① 연선 경계철탑, 인류강도가 부족한 철탑 ② 일시적으로 전선을 가 고정하기 위해 설계조건 이상의 하중이 가해지는 철탑 2) 공법상 가지선을 생략하는 경우 ① 땅묶음 방법 ② 기초, 포스트 고정방법 ③ 단말철탑, 인류철탑 ④ 설계 시 소정의 불평형장력을 감안하여 보강한 가 인류 철탑(대형철탑) 나.
가지선 설치 위치와 고정점 위치의 선정 1) 가지선 설치위치 검토 ① 전선은 암의 전선 설치위치에 가 고정하고, 가지선은 암의 전선 인류점에 설치 ② 가지선을 전선 인류점 보다 아래에 설치하면, 불평균장력에 의한 응력으로 철탑도괴의 원인이 되므로 주의 ③ 가지선 설치 장소는 반드시 인하력이 생기므로 암 보강을 실시 2) 설치방향 및 각도 검토 ① 가지선의 방향은 전선방향과 반대로 대응하는 방향에 설치하는 것이 원칙 ② 반대 측 연선에 지장을 주거나 용지관계 등으로 반대 측 중심선 방향으로 하는 경우도 있음 ③ 설치각도는 철탑에 대하여 45˚이상으...
