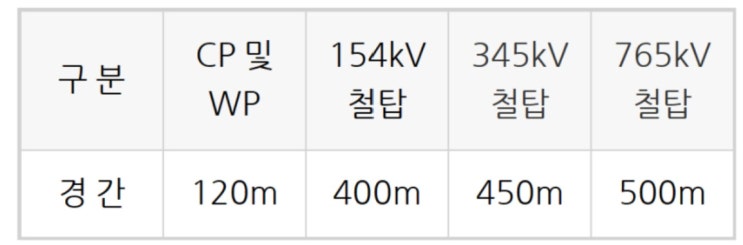

철탑의 경간 (Span) 철탑 중심간의 수평거리 1. 표준경간 (Standard span) 송전선의 표준이 되는 경간 검토 시 고려사항 (경제적인 경간 선정) 전압, 회선수, 전선의 종류 및 굵기 철탑구조, 기상조건 지형, 지질 및 용지사정 등 표준경간(한전 설계기준) 장경간 : 표준경간보다 150 m 초과되는 경간 2.
임계경간 (Critical span) 경계지점, 경계선 되는 경간 이보다 작은 경간에서는 저온계, 큰 경간 에서는 고온계가 최악조건이 되는 경간 Sc : 임계경간 α : 선평창계수 f1 : 단위면적당 장력(/) δ : 단위당 단위면적당 중량(/m·) tm, tc: : 고• 저온도계 온도 q1, q2: : 고• 저온도계 부하계수 3. 등가경간 (Ruling span) 하나의 긴선구간에는 각기 다른 수개의 경간이 존재 각 경간마다 장력이 다르고, 일일이 그 이도장력을 계산하기 어려우므로 근사적 계산방법 사용 송전철탑 기초의 종류 1.
직접기초 (역 T형 콘크리트 기초...
