1. 개 요 가.
송전선의 부근에 송전전압, 송전선 배치, 전선의 구성 및 상배치 등에 의해 전계가 발생한다. 나.

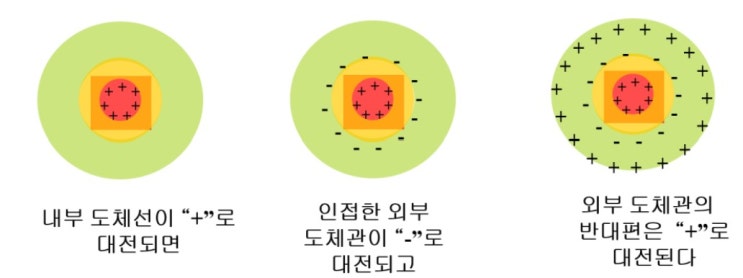

이 전계 중에 대지로부터 절연된 물체가 놓여 있다면, 그 물체가 전하에 유도되어 전압이 생기며 이러한 현상을 정전유도(靜電誘導)라 한다. 다.
이 경우 만약 인체가 그 물체에 접촉하면 인체를 통하여 유도된 전하가 방전하여 순간적인 전격을 받게 된다. 2. 정전유도를 받고 있는 물체에 접촉한 경우의 전격 가.
송전선 밑의 자동차, 펴진 우산 등이 정전유도를 받는 경우의 전기적 등가 회로는 그림1과 같다. 이 경우 물체에 유도된 전압 V는 식1)과 같이 표시된다.
여기서 Ro는 무한대로 보고 무시했다. 나.
만약 이 경우 인체가 이 물체에 접촉하면(S를 닫는 경우) 흐르는 과도전류는 다음과 같다. 다.
계속 접촉하면 식3)과 같은 정상전류가 인체에 흐른다. 라.
즉, 접촉순간 극히 짧은 시간에 파고치(波高値)가 높은 펄스형태의 과도전류가 흐르고, 계속해서 C1을 통해서 정상적인 상용주파수의...
