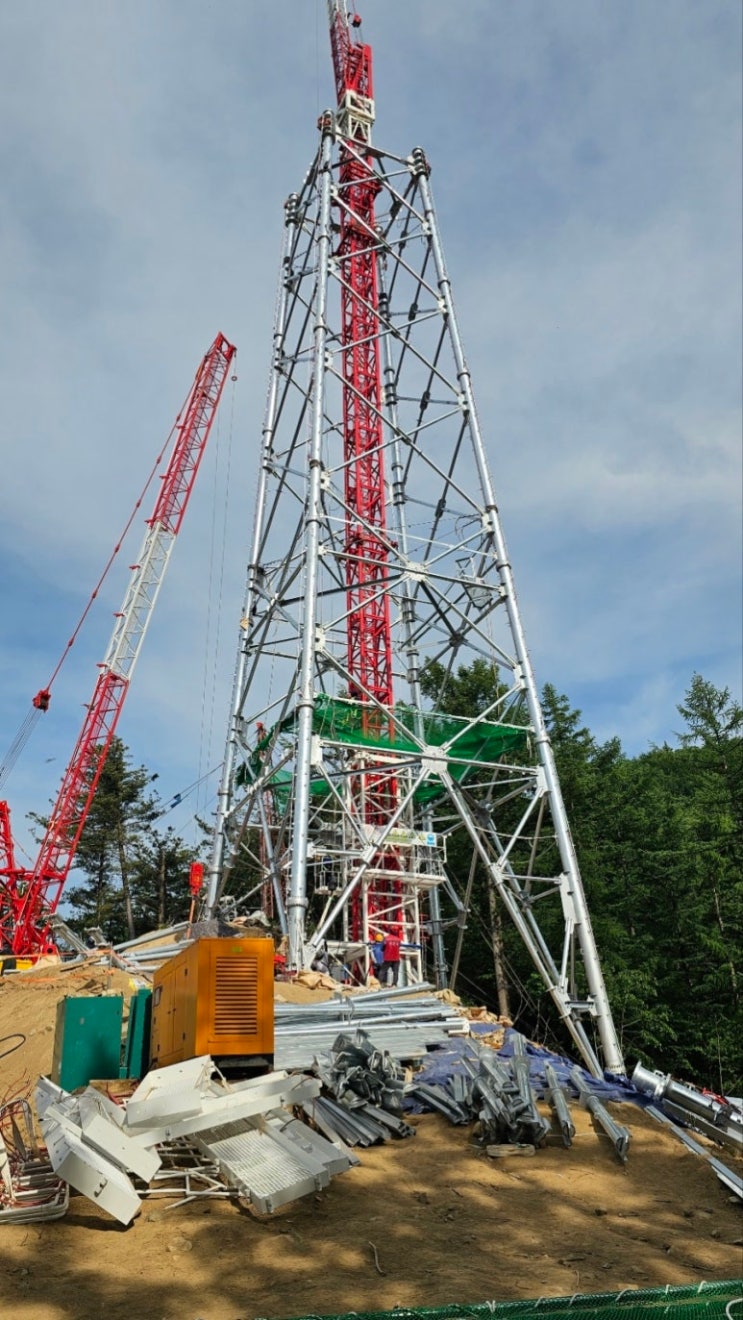

1. 개 요 조립하는 철탑의 중심부에 조립 높이에 대응하여 철주를 지상에서 이어가며 들어 올려 끝에 붐대를 취부 조립하는 공법으로 지선설치가 불가능한 산악지의 대형 철탑 및 765kV 철탑조립에 채용되고 있는 공법이다. 2.
설치 준비 1) 작업 시 유의사항 가) 크레인 조립, 해체는 크레인 기종과 각종 조건을 파악하여 작업 순서가 바뀌지 않도록 주의 나) 크레인 조립, 해체작업은 작업책임자의 지시에 따라 실시 다) 크레인 조립은 그 기종에 정해진 방법으로 강관철탑의 경우 지선 플레이트를 사용 라) 경사진 지면의 장력이 지선설치 플레이트와 지선설치 금구의 허용응력을 초과하는 경우는 기초부분 시공 시 앵카를 설치하여 지선을 지지 3. 조립 방법 1) 철탑 중심에 충분한 지반내력 확보를 위해 알맞게 제작한 반목을 깔아 설치 면을 만든다. 2) 흙을 쌓아 높게 할 경우는 견고하게 시공 3) 흙을 높게 쌓는 곳의 지반이 나쁜 경우 침목, 복공판, 철판 등으로 보강 4) 비나 물 등에 의해 무너지지 않도록 ...
