가공송전선로 연선공사

1. 개 요 가.

연선작업은 철탑조립 작업 후 철탑에 전선을 가선하는 것을 말하며, 와이어 연선, 가공지선 연선, 전력 선 연선으로 구분한다. 나.

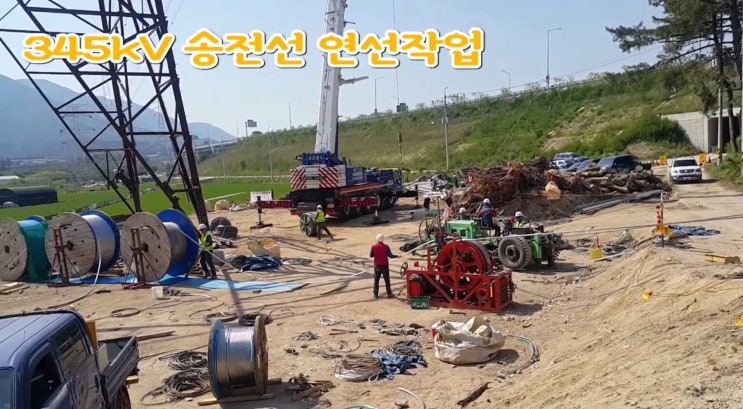

연선은 일반적으로 3~5km를 1연선 구간으로 하며, 한쪽에 연선드럼을 설치하고 다른 한쪽에는 엔진장 을 설치하여 선로에 미리 늘여 놓은 메신저 와이어 끝에 전선을 연결한 후 엔진을 사용하여 철탑마다 설치해 놓은 Block 위로 와이어를 끌어 당겨 철탑에 전선을 걸어놓는 것을 말한다. 다.

연선장력은 평야에서 5km이상 당길 경우 2.5ton 이하, 산악지에서 4 ~ 5km이상 당길 경우 ACSR 410 이하는 3ton 이하, 그 이상의 전선은 3.5ton 이하로 하며 Block 통과 회수는 15회 이하로 한다. 2. 진행 순서 드럼장 설치 ↓ 엔진장 설치 ↓ 비계목 발받침 설치 ↓ 가지선 설치 ↓ 활차 취부 ↓ 연선용 요크, 카운터 에이터 취부 ↓ 와이어 연선 ↓ 연선 ↓ 가공지선, 전력선 가 접속 ↓ 가공지선, 전력선 본 접속 ↓ 조인트 프로텍터 취부...

가공송전선로 연선공사

1. 개 요 가. 연선작업은 철탑조립 작업 후 철탑에 전선을 가선하는 것을 말하며, 와이어 연선, 가공지선 연선, 전력 선 연선으로 구분한다. 나. 연선은 일반적으로 3~5km를 1연선 구간으로 하며, 한쪽에 연선드럼을 설치하고 다른 한쪽에는 엔진장 을 설치하여 선로에 미리 늘여 놓은 메신저 와이어 끝에 전선을 연결한 후 엔진을 사용하여 철탑마다 설치해 놓은 Block 위로 와이어를 끌어 당겨 철탑에 전선을 걸어놓는 것을 말한다. 다. 연선장력은 평야에서 5km이상 당길 경우 2.5ton 이하, 산악지에서 4 ~ 5km이상 당길 경우 ACSR 410 이하는 3ton 이하, 그 이상의 전선은 3.5ton 이하로 하며 Block 통과 회수는 15회 이하로 한다. 2. 진행 순서 드럼장 설치 ↓ 엔진장 설치 ↓ 비계목 발받침 설치 ↓ 가지선 설치 ↓ 활차 취부 ↓ 연선용 요크, 카운터 에이터 취부 ↓ 와이어 연선 ↓ 연선 ↓ 가공지선, 전력선 가 접속 ↓ 가공지선, 전력선 본 접속 ↓ 조인트 프로텍터 취부
