1. 개 요 가.

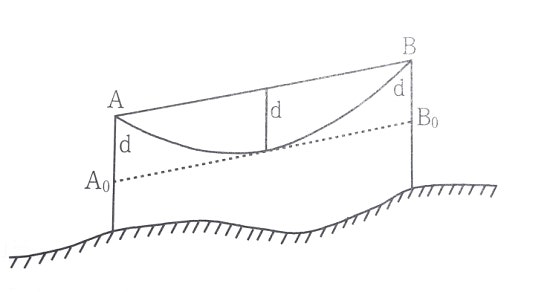

가공 송전선로의 전선은 큰 장력을 가하여 수평으로 당겨도 어느 정도 쳐지게 된다. 이와 같이 쳐져 늘어 지는 정도를 이도(Dip, Sag)라 한다.
이도는 전선의 장력과는 상호 밀접한 관계가 있으며, 지지물의 강도 등 전선로 설계에 있어서 상당히 중요하다. 나.
겨울철 혹한기에는 기온이 낮아 전선이 수축되며, 착빙 형성 또는 풍압을 받게 되는 경우 더욱 하중이 증가하고 전선에 미치는 장력도 커지게 된다. 반대로 여름철에는 기온이 높아지고 전선 내부에서 발생하는 열에 의해 전선이 팽창하여 이도가 커지 게 된다.
한편 태풍 등 강한 풍압을 받게 되는 경우에는 전선의 하중이 커져 전선에 미치는 장력도 커지게 된다. 따라서 가선할 때에는 하중조건과 온도조건을 고려하여 적절한 이도와 장력을 갖도록 하여야 한다. 2.
이도의 기본 식 여기서 D : 이도[m] W : 전선단위중량[kg/m] S : 경간[m] T : 수평장력[kg] 이다. L : 전선의 실장[m] 3.
전선로에 미치는 영향 가. ...
