1. 개 요 가.
애자련에 이상전압이 가해져서 섬락이 생길 때 아크로 인하여 애자의 자기부 또는 유리부와 전선에 손상 을 주는 경우가 많다. 이 손상을 방지하기 위하여 애자련 상하에서 전극을 내어 아크 유도장비를 설치 하여 아크의 진행 또는 발생을 이 장치로 유도한다.

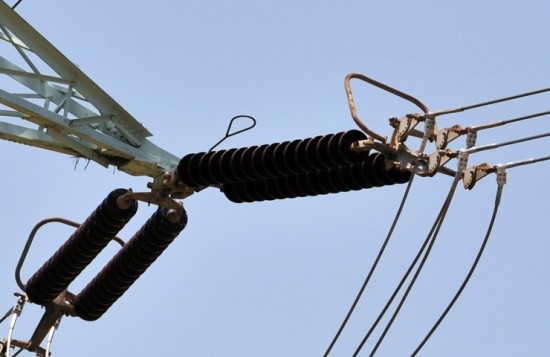

나. 아크 유도장치는 모양에 따라 아킹혼(Arcing Horn)과 아킹링(Arcing Ring)이 있다.
전선 보호만을 위하여 전원 측에 작은 아킹혼을 설치할 수도 있으나, 일반적으로 사용되는 아킹혼은 전력계통에 야기되는 섬락고장에 대하여 애자를 보호하는 것, 즉, 아크를 애자련에서 멀리하고 또 이를 빠르게 소호하는 것을 목표로 하고 있다. 다.
아킹혼은 애자련 상하단에 환형 금구류를 취부하여 섬락고장 시 아크를 애자련에서 멀리하는 기능을 갖고 있지만, 애자의 직렬용량을 증가시켜 애자의 분포전압을 균등하게 하여주는 효과도 있다. 라.
또 전선 측에만 링을 취부하여 애자의 분포전압을 균일하게 하거나 코로나 또는 전파 장해의 예방을 위한 ...
