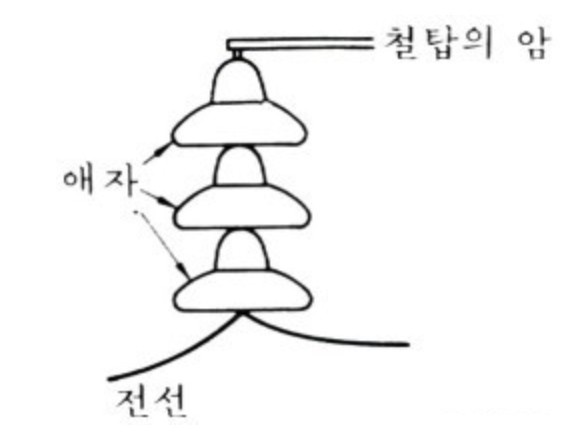

송전선로 애자

1. 개 요 가.

송전선로 애자 개수는 송전전압 및 경과지 염분 및 대기오염 정도에 따라 결정되며 절연협조 측면도 고려해야 함 나. 애자의 종류 ① 현수애자 ② 핀 애자 ③ 장간애자 ④ 지지애자 ⑤ 내무애자 등 2.

송전선로 애자 개수 선정 시 유의사항 가. 내부 이상전압(선로 개폐 서지, 고장 시 서지 등)에 견딜 것 ① 내부 이상전압은 최대 상규대지전압의 4배 정도 임 ② 즉, 상용주파 주수 섬락전압이 선로의 상규 대지 최대전압의 4배 이상 되도록 하며, ③ 여기에 불량애자가 1~2개 있을 것은 감안하여 전체 개수를 결정 나.

전압분포 불평형에 대한 검토 [그림] 애자련의 전압분포 다. 애자련 연 능률(String Efficiency)검토 ① 공식 η = Vn/n.

V1 단, V1 : 애자 1개의 섬락전압[kV] Vn : 애자련 전체의 섬락전압[kV] n : 1개 애자련의 애자개수 전압의 균등화를 위해서는 연 능률을 1로 하는 것이 이상적임 ② 연 능률을 1로 하는 방법 애자의 정전용량을 크게...

송전선로 애자

1. 개 요 가. 송전선로 애자 개수는 송전전압 및 경과지 염분 및 대기오염 정도에 따라 결정되며 절연협조 측면도 고려해야 함 나. 애자의 종류 ① 현수애자 ② 핀 애자 ③ 장간애자 ④ 지지애자 ⑤ 내무애자 등 2. 송전선로 애자 개수 선정 시 유의사항 가. 내부 이상전압(선로 개폐 서지, 고장 시 서지 등)에 견딜 것 ① 내부 이상전압은 최대 상규대지전압의 4배 정도 임 ② 즉, 상용주파 주수 섬락전압이 선로의 상규 대지 최대전압의 4배 이상 되도록 하며, ③ 여기에 불량애자가 1~2개 있을 것은 감안하여 전체 개수를 결정 나. 전압분포 불평형에 대한 검토 [그림] 애자련의 전압분포 다. 애자련 연 능률(String Efficiency)검토 ① 공식 η = Vn/n. V1 단, V1 : 애자 1개의 섬락전압[kV] Vn : 애자련 전체의 섬락전압[kV] n : 1개 애자련의 애자개수 전압의 균등화를 위해서는 연 능률을 1로 하는 것이 이상적임 ② 연 능률을 1로 하는 방법 애자의 정전용량을 크게
