송전선에 낙뢰나 유도전압에 유도뢰에 의한 이상전압이 발생하였을 경우에 이상전압으로 인한 송전계통 의 피해를 방지하기 위해서 첫 번재로 피뢰기를 사용할 수 있고, 두 번째는 가공지선과 매설지선을 사용 하는 것이 일반적이다. 1. 가공지선 직격뢰나 유도뢰로 부터 송전계통을 보호하기 위해 철탑 위에 하나의 도체를 연결하여 도체가 송전선의 전력선을 대신하여 뇌격을 받도록 연결하는데, 공중에 있는 전선이라하여 가공지선이라고 한다.
가. 용도 ① 직격뢰에 대한 차폐 효과 ② 유도뢰에 대한 정전 차폐 효과 ③ 통신선에 대한 전자유도 장해 경감 ※ 뇌를 가장 높이 있는 가공전선에서 받아 이를 대지로 방출하고 전력선을 뇌로 부터 보호하고 가공전선부터 각각의 전선이 계층으로 이루어져 전자유도를 서로 감쇠시켜 경감시키게 된다.

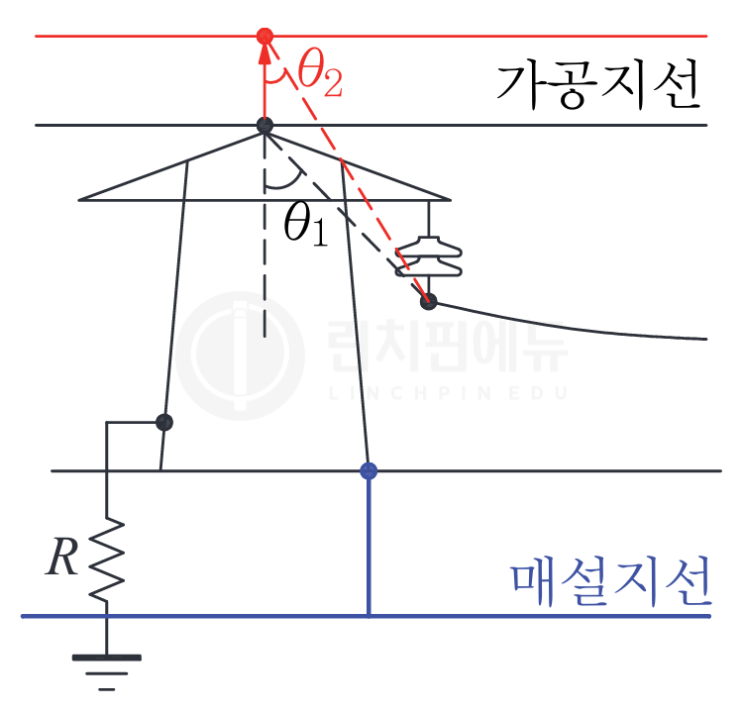

나. 차폐각 가공지선을 접속한 부분과 전선을 접속한부분의 각도(θ₁)를 차폐각이라 하는데, 이 각도는 작을수록 좋다.
각도가 작을 수록 가공지선의 차폐범위내에 전력선이 있게 되기 때문이다. ...
