1. 개 요 가.

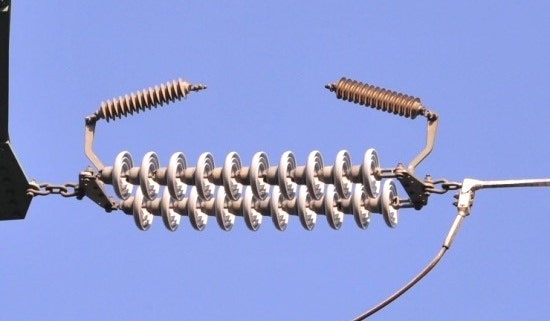

송전선로용 피뢰기는 송전탑, 가공지선, 전력선 뇌격 시 아킹혼 간의 섬락 이전에 내전압이 낮은 피뢰기 직렬 갭을 통하여 뇌격전류가 대지로 방전되고 나. 특성요소(ZnO)로 차단기 동작이전 (1/2 Cycle 이내)에 전력계통에서 피뢰기로 흐르는 전류를 제한 하는 장치다. 2.
피뢰기의 구비조건 가. 충격방전 개시전압이 낮을 것 나.
상용주파 방전개시전압이 높을 것 다. 방전내량이 크고, 제한전압이 낮을 것 라.
속류차단능력이 신속할 것 마. 경년변화에도 열화가 쉽게 안될 것 바.
우수한 비 직선성 전압 -전류 특성을 가질 것 사. 경제적일 것 3.
피뢰기 설치위치 가. 전기설비 기술기준 제46조 ① 발전소, 변전소 또는 이에 준하는 장소의 가공전선 인입구 및 인출구 ② 가공전선로에 접속하는 배전용변압기의 고압 측 및 특별고압 측 ③ 고압 및 특별고압 가공전선으로부터 공급을 받는 수용장소의 입구 ④ 가공전선로와 지중전선로가 만나는 곳 피뢰기는 가능한 한 피 보호기에 근접해서 설치하는...
