철탑의 구조 및 부재 명칭

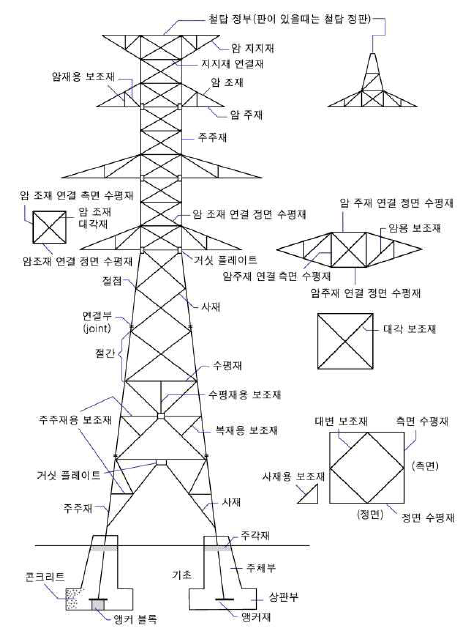

1. 철탑의 구조 철탑의 구조는 아래 그림과 같이 상부와 기초부로 구분한다. ⊙ 상부는 주주재(Main post), 암(Arm), 사재, 수평재, 보조재, 접속판(Plate)으로 구성되며 견고하게 체결하여야 한다.

철탑각의 부호는 철탑 정중앙에서 부하측을 보면서 시계방향으로 좌측을 A, B, 우측을 C, D각으로 아래 그림과 같다. ⊙ 철탑 중요개소의 체결부위는 볼트 – 평와셔 – 철탑부재 – 스프링와셔 – 너트 – 로킹너트 순으로 조립 한다. 너트는 철탑 외부 또는 상부에 나오도록 조립하는 것을 원칙으로 한다. ① 철탑 부재는 다음을 만족하여야 한다. ② 철탑 부재의 설치 수량은 설계도서와 비교하여 누락이 없을 것 ③ 철탑 부재의 외형은 손상, 변형 및 휨이 없을 것 ④ 철탑 부재의 도금상태는 벗겨지거나 변형되지 않을 것...

철탑의 구조 및 부재 명칭

1. 철탑의 구조 철탑의 구조는 아래 그림과 같이 상부와 기초부로 구분한다. ⊙ 상부는 주주재(Main post), 암(Arm), 사재, 수평재, 보조재, 접속판(Plate)으로 구성되며 견고하게 체결하여야 한다. 철탑각의 부호는 철탑 정중앙에서 부하측을 보면서 시계방향으로 좌측을 A, B, 우측을 C, D각으로 아래 그림과 같다. ⊙ 철탑 중요개소의 체결부위는 볼트 – 평와셔 – 철탑부재 – 스프링와셔 – 너트 – 로킹너트 순으로 조립 한다. 너트는 철탑 외부 또는 상부에 나오도록 조립하는 것을 원칙으로 한다. ① 철탑 부재는 다음을 만족하여야 한다. ② 철탑 부재의 설치 수량은 설계도서와 비교하여 누락이 없을 것 ③ 철탑 부재의 외형은 손상, 변형 및 휨이 없을 것 ④ 철탑 부재의 도금상태는 벗겨지거나 변형되지 않을 것
