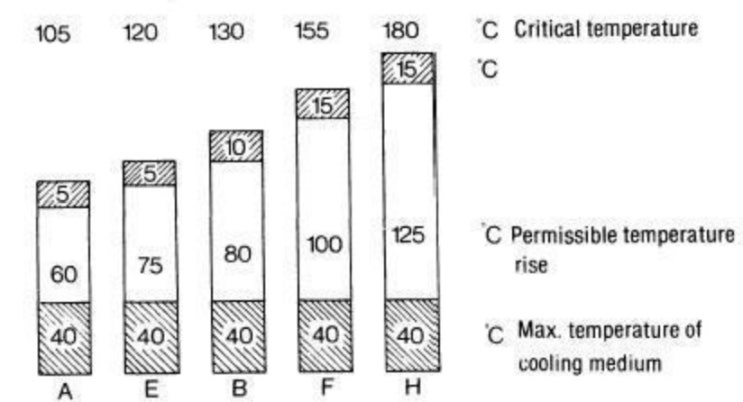

전기기기의 절연등급(Insulation Class)은 절연재가 견딜 수 있는 최고 허용 온도를 기준으로 한다. 절연등급 최고 허용온도() 대표 절연재 Y종 90 면, 종이, 실크 등 바니시(Varnish)류를 합침하지 않은 것 A종 105 면, 종이 등을 절연 바니시로 함침한 것 E종 120 합성수지, 에나멜 등 B종 130 운모, 유리섬유 + 적절한 바인더 F종 155 내열성 수지와 유리섬유, 운모 H종 180 실리콘 수지, 실리콘 고무, 유리섬유 N종 200 특수 내열 절연재 R종 220 고성능 내열 절연재 C종 220 초과 운모, 석영, 세라믹, 유리 등 무기질 절연재 가.
절연등급의 의미 ① 절연등급이 높을수록 더 높은 온도에서도 절연 성능을 유지할 수 있다. ② 같은 출력의 전동기나 변압기라도 절연등급이 높으면 고온 환경에서 더 안정적으로 사용할 수 있다. ③ 다만 절연등급이 높다고 해서 항상 더 오래 사용하는 것은 아니며, 실제 운전 온도가 낮을수록 절연 수명 이 크게 늘어난다.(일반적으...
