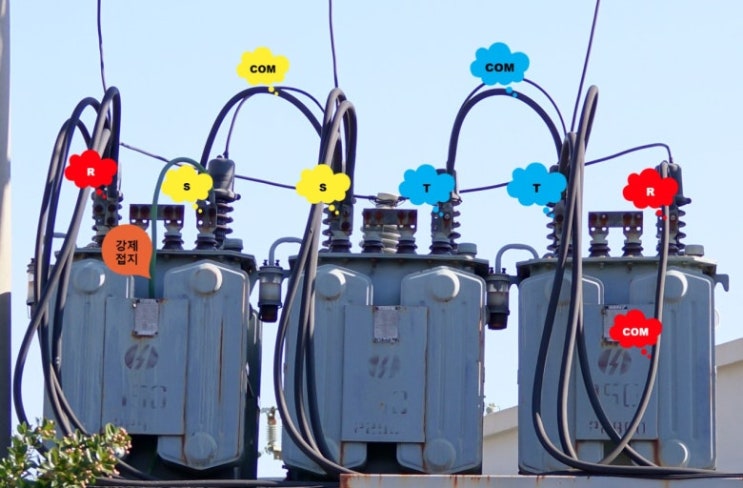

변압기의 결선방법은 1차측과 2차측을 Y(별결선, Star) 또는 Δ(삼각결선, Delta)으로 연결하는 방식에 따라 구분된다. 【변압기 결선방식별 특징】 가.
Δ - Δ 결선 장점 단점 ⊙ 대전류 계통에 적합하다. (IL = √3 IP) ⊙ 선간전압과 상전압이 동상이다.
(VL=VP) ⊙ 제3고조파 전류가 Δ결선내를 순환하여 출력 전압은 정현파를 유지한다. ⊙ 1상 고장시 V결선으로 사용이 가능하다. ⊙ 비접지방식으로 지락사고시 지락전류 검출이 곤란하다. ⊙ 변압비가 다를 경우 순환전류가 흐른다. ⊙ 권선의 임피던스가 다를 경우 3상 부하가 평형 이 되어도 부하전류가 불평형이 된다. ⊙ 지락, Arc 등에 의한 이상전압이 발생한다. ⊙ 지락검출이 어렵고 보호방식이 복잡하다. 나.
Y-Y 결선 장점 단점 ⊙ 대전압 계통에 적합하다. (VL = √3 VP) ⊙ 선간전류과 상전류가 동상이다.
(IL=IP) ⊙ 변압비, 권선임피던스가 달라도 순환전류가 흐르지 않는다. ⊙ 중성점 접지시 제3고조파의 대지전...
