1. 정현파 교류의 벡터 표시법 정현파 교류의 순시값은 각각의 시점마다 그 값이 다르다. 60[Hz] 교류라고 하면 (+), (-)가 1분에 60 번 바뀌게 되고 전압, 전류값는 시시각각 변하게 된다.
따라서 정현파 교류의 값은 스칼라값으로 표기하 는 것보다 크기와 방향을 갖는 벡터값으로 표기하는 것이 보다 정확한 표현이 된다. ※ 벡터 : 크기와 방향을 표기한다. 공간상에서 작용하는 힘의 크기와 방향을 나타낸다.

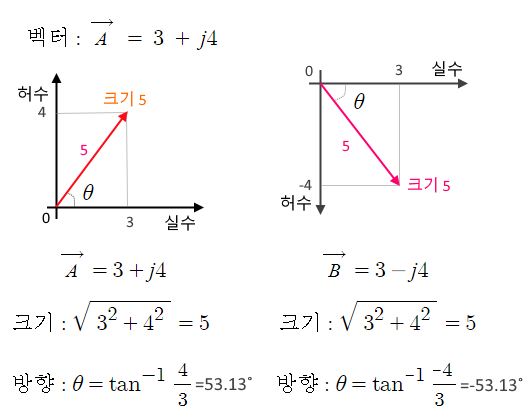

반면 스칼라는 단순히 크기만을 나타낸다. 스칼라 : 3 + 4 = 7 위에서 벡터 A = 3+j4의 경우 실수축으로 3만큼, 허수축으로 4만큼 좌표지점을 가르킨다.
이는 실수축을 기준으로 53.13 방향으로 5만큼 이동하면 같은 지점이 된다. 이는 극형식으로 나타내는 방법으로 뒤에서 다시 설명한다. ※ 알아야 두어야 할 삼각함수 가.
정현파 교류의 벡터 표시법 ① 극형식 표시법 정현파 교류의 순시값에서 중요한 2개 항목 즉, 교류의 실효값(교류의 크기), 위상(방향)으로 교류전기 를 표...
