1. 변압기의 V결선 가.

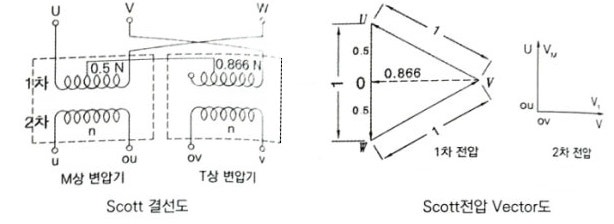

Scott 결선 Scott 결선은 3상 전력과 2상 전력 사이를 변환하기 위한 변압기 결선 방식이다. 변압기 2대를 이용 하여 3상 전원을 2상 전원으로 변환하거나, 반대로 2상 전원을 3상 전원으로 변환할 수 있다.
이 방식은 변압기의 부하를 균형 있게 분배하도록 설계된다. 즉, Scott 결선은 두 대의 변압기를 이용하여 3상과 2상 사이의 전력을 효율적으로 변환하는 특수한 변압기 결선 방식이라고 할 수 있다.
[특징] ⊙ 변압기 2대를 사용한다. ⊙ 3상 ↔ 2상 전력 변환이 가능하다. ⊙ 3상 전원의 부하 불평형을 최소화한다. ※ 과거 2상 전동기나 특수 산업설비에 전원을 공급할 때 많이 사용되었으나 현재는 2상 전력 사용이 드물어 예전보다 활용 빈도는 낮지만, 일부 특수 설비에서는 여전히 사용되고 있다. ① 3상 전원에서 용량이 큰 단상부하에 전원을 공급하게 되면 부하 불평형이 되며 이를 햇소하기 위해 단상 변압기 2대를 사용하며 3상 전원에서 2상 전원을 얻는데...
