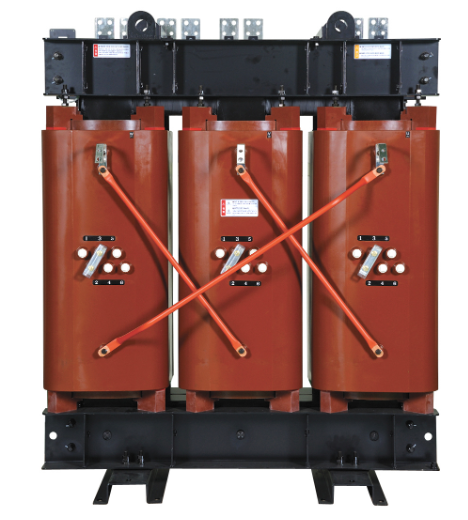

고효율 변압기

1. 아몰퍼스 변압기 가.

철심소재로서의 요구사항 ① 보자력 (Hc)이 낮을 것 ② 투자율(B/H)이 높을 것 (B=μH) ③ 포화자속밀도가 높을 것 ④ 소재 두께가 얇을 것 나. 비정질 자성재료 특징 ① Fe(철), B(붕소), Si(규소) 등 혼합물은 용융 후 급속 냉동시켜 불규칙한 원자배열을 갖도록 한 얇은 박막 철심이다. ② 소재로 특성상 투자율이 높고 보자력이 작다. ③ 불규칙한 비정질 구조로 인해 자속변화에 대응하기 쉬워 히스테리시스 손을 줄인다. ④ 현재 사용중인 규소강판의 1/10 두께로 와전류손이 적다. ⑤ 규소강판 철심에 비해 손실이 1/5 수준에 불과하다.

특징 비정질자성재료 전기강판 비고 철심손실 0.23 1.72 전자기적 성질 여자특성 0.37 5.2 두께 20~30 250~300 물리적 성질 경도 900 210 물온도 400 780~820 열처리 다. 아몰퍼스 변압기의 특징 ① 비정질구조 및 초박판 철심소재에 의한 무부하 손실(80%0이 절감된다. ② 변압기 운전보수비 절감 ...

고효율 변압기

1. 아몰퍼스 변압기 가. 철심소재로서의 요구사항 ① 보자력 (Hc)이 낮을 것 ② 투자율(B/H)이 높을 것 (B=μH) ③ 포화자속밀도가 높을 것 ④ 소재 두께가 얇을 것 나. 비정질 자성재료 특징 ① Fe(철), B(붕소), Si(규소) 등 혼합물은 용융 후 급속 냉동시켜 불규칙한 원자배열을 갖도록 한 얇은 박막 철심이다. ② 소재로 특성상 투자율이 높고 보자력이 작다. ③ 불규칙한 비정질 구조로 인해 자속변화에 대응하기 쉬워 히스테리시스 손을 줄인다. ④ 현재 사용중인 규소강판의 1/10 두께로 와전류손이 적다. ⑤ 규소강판 철심에 비해 손실이 1/5 수준에 불과하다. 특징 비정질자성재료 전기강판 비고 철심손실 0.23 1.72 전자기적 성질 여자특성 0.37 5.2 두께 20~30 250~300 물리적 성질 경도 900 210 물온도 400 780~820 열처리 다. 아몰퍼스 변압기의 특징 ① 비정질구조 및 초박판 철심소재에 의한 무부하 손실(80%0이 절감된다. ② 변압기 운전보수비 절감
