1. 변압기 병렬운전 가.

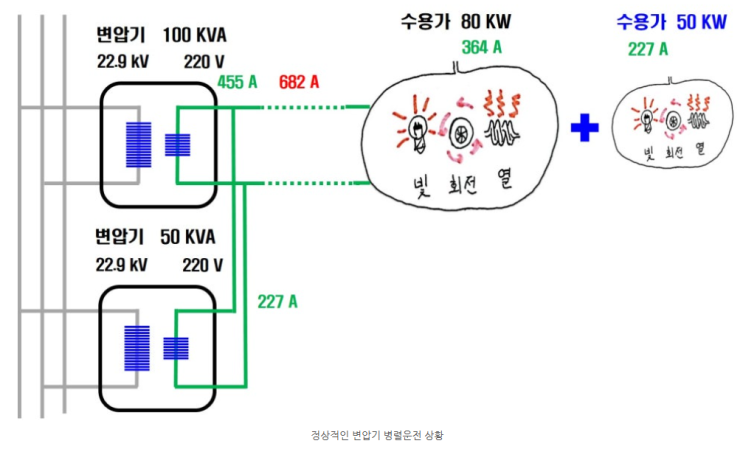

변압기의 병렬운전은 변압기 2대 이상을 병렬로 운전하여 전력공급의 신뢰성을 높이기 위한 것으로 운전 중에 일부 변압기의 고장이 발생하여도 완전 정전을 피하기 위해 운용하는 방식이다. 나.
병렬 운전 중에 변압기 1대가 고장이 발생해도 정상 변압기들이 고장 부하를 분담하는 형식이다. 2. 변압기의 병렬운전 조건 가.
병렬운전 조건 구분 동일 조건 다를 경우 문제점 필수조건 1, 2차 극성이 같을 것 단락사고 발생 상회전 방향, 위상 변위가 같을 것 순환전류로 인한 변압기의 온도 상승 권장조건 1, 2차 전압이 같을 것 순환전류로 출력 저하 및 권선 소손 발생 %임피던스가 같을 것 %Z가 낮은 변압기의 과부하로 소손 임피던스 저항, 리액턴스 비율이 같을 것 역률에 따라 부하분담 변화 기타 권선비, 탭조정 등이 같을 것 나. 병렬운전 조건의 이유 ① 1,2차 전압비가 다르면 변압기 내부에 순환전류가 흘러 전압의 위상이 변화하므로 변압기의 출력이 감 소하게 되므로 전압비 차이가 1...
