변압기를 병령운전한다는 것은 어떤 경우를 말하는 것일까? ① 수변전설비인 변압기의 1차측에 공급되는 3상 교류는 발전소에서 이미 안정되게 (전압, 위상, 주파수) 공급되고 있는 상황이다.
우리나라는 대규모 수용가의 수전설비설비의 변압기 1차측에는 22.9[kV]의 3상 교류가 공급되도 있 다. 변압기는 특고압 수전전력을 일반 수용가가 사용할 수 있는 전압 (380[V], 220[V])으로 변환하여 주는 기기이다.
변압기 1차측 전기는 발전기의 병렬운전 조건에서 고려했던 조건(전압, 위상, 주파수, 파형 등) 은 이 미 올바르게 공급되고 있는 상태이다. ② 변압기를 병렬운전한다는 말은 부하에 전력의 (전압 동일, 전류 증가) 공급을 확대한다는 것이다. 변압기 2차측도 공급하는 전압(380[V], 220[V])은 정해져 있으므로 부하 전력이 증가한다는 것은 부하에 공 급되는 전류가 확대된다는 것과 같은 말이다.

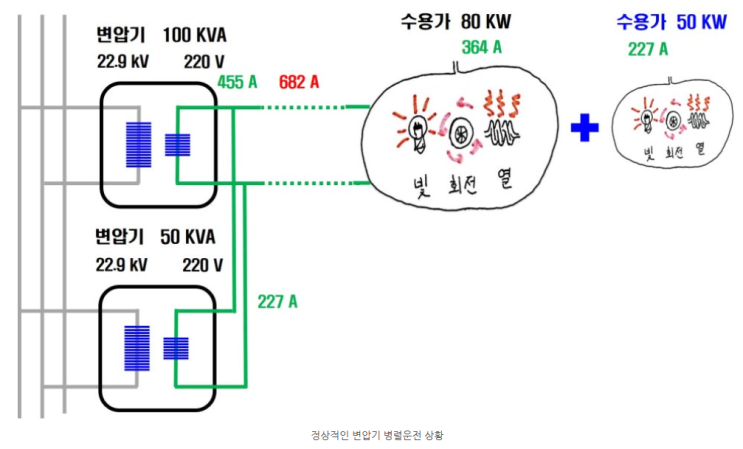

아래 그림은 수용가의 부하가 증가함에 따라 이에 대응하여 변압기가 정상적으로 병렬운전하는 ...
