1. 발전기의 교류 전압기본식 우리나라 발전소에서는 직류 전압이 아닌 교률 전압을 생산하고 있다.

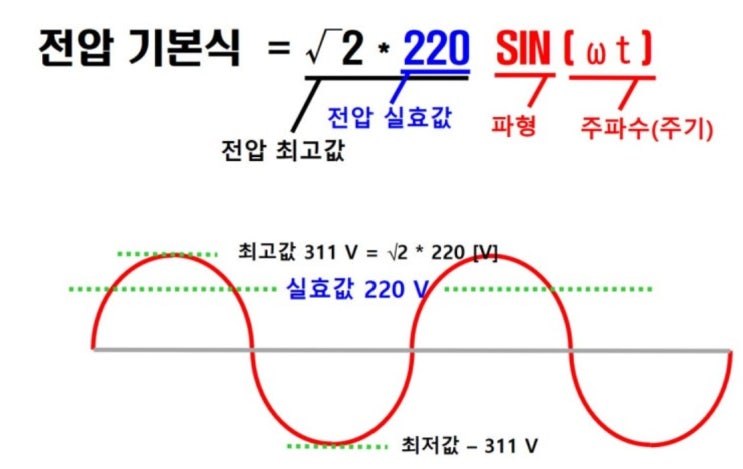

교류 발전의 원리는 자기장 내에 도체를 회전시켜 전기를 생산하는 방식을 취하고 있다. 도체의 회전에 따라 발전기에서 발생하는 전압은 시간에 따라 변화하므로 전압은 순시값으로 표현을 하 며 정현파 즉 사인파를 띄게 되며 아래 그림과 같은 형식으로 표현을 한다.

발전기에서 전압이 발생하는 원리는 렌쯔와 페러데이의 전자유도 법칙에 의한 것으로 자기장 내에 전선이 움직이면 전선에 전류가 흐르게 되고 흐르는 전선내에서 전류의 흐름에 변화가 있으면 자기장이 발생한다는 원리이다. 위에서 말한 바와 같이 우리나라 교류 전기생산 방식은 대부분 원동기 방식을 사용한다.

자기장 내에 원형의 코일을 회전시켜 전기를 생산하는 방식이다. 이 때 자기장과 전선(코일)이 서로 쇄교하는 각도에 따라 발생되는 전압이 달라지게 된다.

즉, 자기장과 전선의 쇄교하는 각도가 90일 때 최대가 되고 0일 때 최소(0)이 된다. 앞서 말한...
