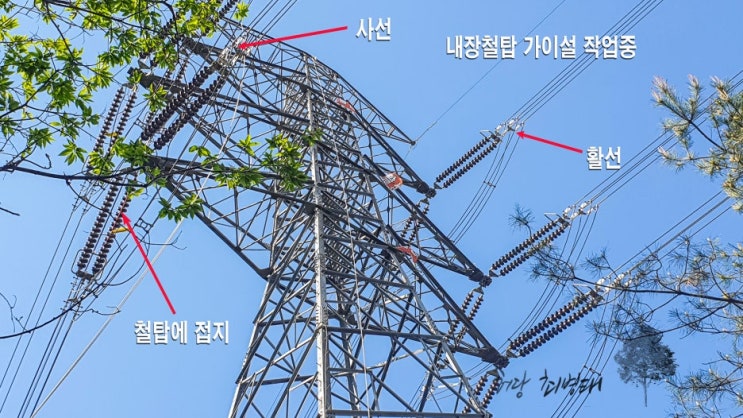

Ⅰ. 긴선작업 1.
긴선에 앞서 가지선에 대하여는 그 강도, 취부점 및 지선 앙카 등을 점검하고 지선장력 조정용 턴버클에 는 회전방지 조치를 취해야 한다. 2. 긴선장력 및 이도는 한전에서 제시한 Sag-Table을 사용한다. ※ Sag table은 측정 대상인 이도선(전선)의 처짐량(Sag)을 계산·관리하기 위한 표를 의미한다.
쉽게 말하면, 전선을 두 철탑 사이에 설치하면 전선 자체의 무게 때문에 가운데가 아래로 처진다. 이때 경간(span), 전선 온도, 장력(tension) 등의 조건에 따라 전선이 얼마나 처져야 하는지를 표로 정리한 것이 Sag table 이다. 3.
긴선이도의 측정은 등장법, 이장법, 각도법, 수평이도법, 장력계법 중 측정이 용이하고 오차가 작은 방법 을 택하여 시행한다. 4. 긴선구간 내의 이도 측정 경간은 원칙적으로 다음 표에 의한다.
긴선구간의 경간수 측정 경간수 측정경간의 선정 3경간 이하 1경간 이상 Span 길이가 큰 경간 6경간 이하 2경간 이상 최대 경간 및 ...
